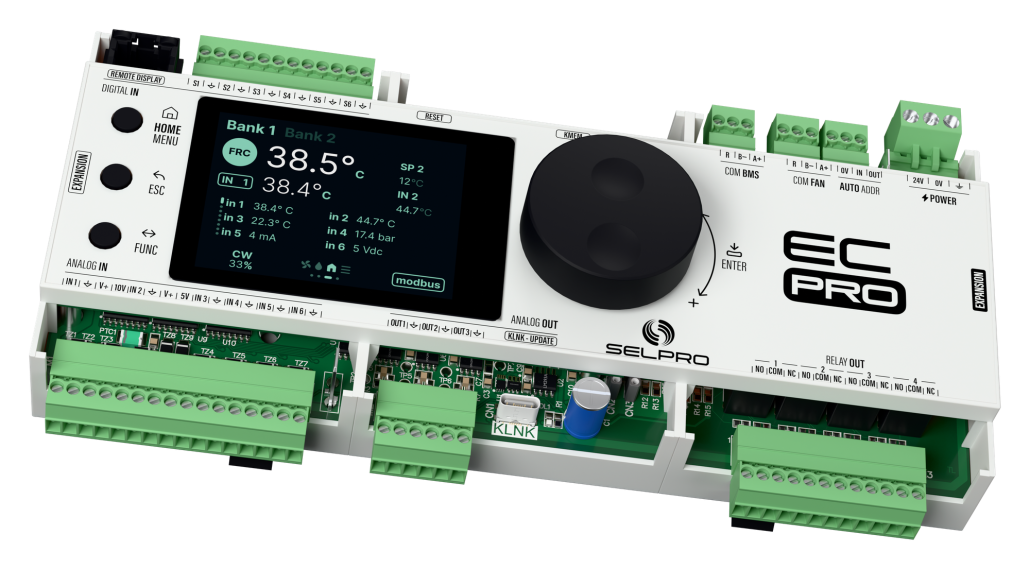

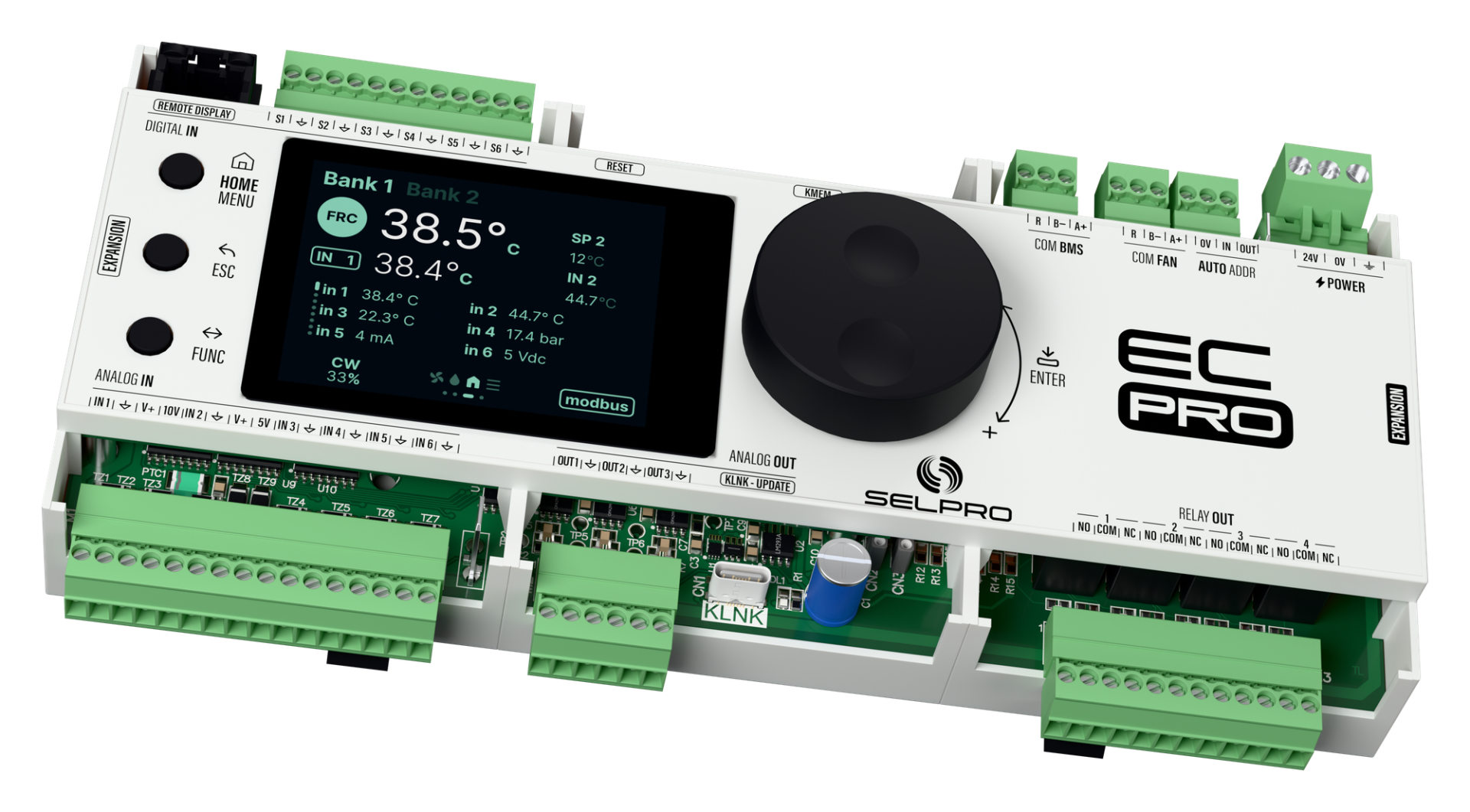

Non un PLC adattato. Un regolatore nato per la sezione ventilante.
ECpro nasce per applicazioni HVAC&R in cui i ventilatori EC sono una parte centrale della macchina. Le logiche tipiche dello scambiatore sono integrate come parametri configurabili: l’OEM non parte da un controllore vuoto, ma da una piattaforma già orientata all’applicazione.
Logiche EC già integrate: Low Capacity, Floating SP, Digital Scroll, Fail Safe a 3 livelli, Auto Clean, pronte da configurare.
6 protocolli EC multi-brand: ebm-papst, Ziehl-Abegg, Hidria, Nicotra, Dunli, Rosenberg. Altri brand valutabili su richiesta.
COM indipendenti: BMS, motori EC, display ed espansioni non condividono lo stesso traffico.
Stesso regolatore, qualunque ventilatore EC supportato.
ECpro comunica con i principali costruttori di ventilatori EC attraverso protocolli Modbus già integrati. Cambiare brand di motore non richiede di riscrivere driver o rivalidare l’intera macchina.
- Sei protocolli integrati: ebm-papst, Ziehl-Abegg, Nicotra, Hidria, Dunli, Rosenberg.
- Altri brand valutabili su richiesta.
Dalla regolazione analogica al controllo evoluto della sezione ventilante.
ECpro si configura in base al livello di controllo richiesto dalla macchina. La piattaforma resta la stessa; cambia il livello di integrazione. L’OEM può cambiare idea in futuro senza sostituire il regolatore.
Funzioni nate dal campo, già integrate nella piattaforma.
Low Capacity
A basso carico, ECpro inserisce solo i ventilatori necessari, riducendo oscillazioni e consumo in part-load.
Floating SP
Setpoint dinamico su temperatura esterna, per adattare la regolazione alle condizioni stagionali.
Digital Scroll
Logica dedicata ai compressori Digital Scroll Emerson Copeland, integrata per stabilizzare la pressione refrigerante.
Multipla bancata
Fino a 4 circuiti indipendenti con comando digitale, 3 con comando analogico.
Multipla batteria
Coordina più batterie sullo stesso sistema ventilante, bilanciando i setpoint senza logiche esterne.
Fail Safe
Strategie di emergenza configurabili per perdita BMS o ventilatori, con timeout distinti e comportamento definito in base all’architettura.
Safe Guard
Controlla il campo nominale di trasduttori e sonde e segnala valori fuori scala, sia in alto sia in basso.
Thermal Stop
Arresto immediato via ingresso digitale prioritario, per consensi di sicurezza e blocchi macchina.
Sblocco girante
Rotazione inversa per sbloccare la girante in presenza di ghiaccio o neve, dove supportata dal protocollo EC.
Modo Invernale
Soglia di temperatura e velocità ventilatori configurabili per la gestione delle condizioni invernali.
Modalità notturna
Limite automatico della velocità massima nelle fasce orarie notturne, per applicazioni con vincoli acustici.
Cable Break
Con comando 1-10 V, distingue il cavo interrotto dal comando a zero e attiva la velocità di emergenza.
Bridge Polling
Due linee verso l’alto: una di comando al BMS e una separata di sorveglianza, per ridondanza.
Auto Clean
Cicli di pulizia batterie attivabili da programma o BMS, anche con inversione ventilazione dove prevista.
Accessi a 5 livelli
5 livelli di accesso, dalla sola visualizzazione alla configurazione completa.
Configurazione, clonazione e accesso locale.
ECpro mette a disposizione 16 configurazioni di partenza, personalizzabili tramite parametri in base all’applicazione.

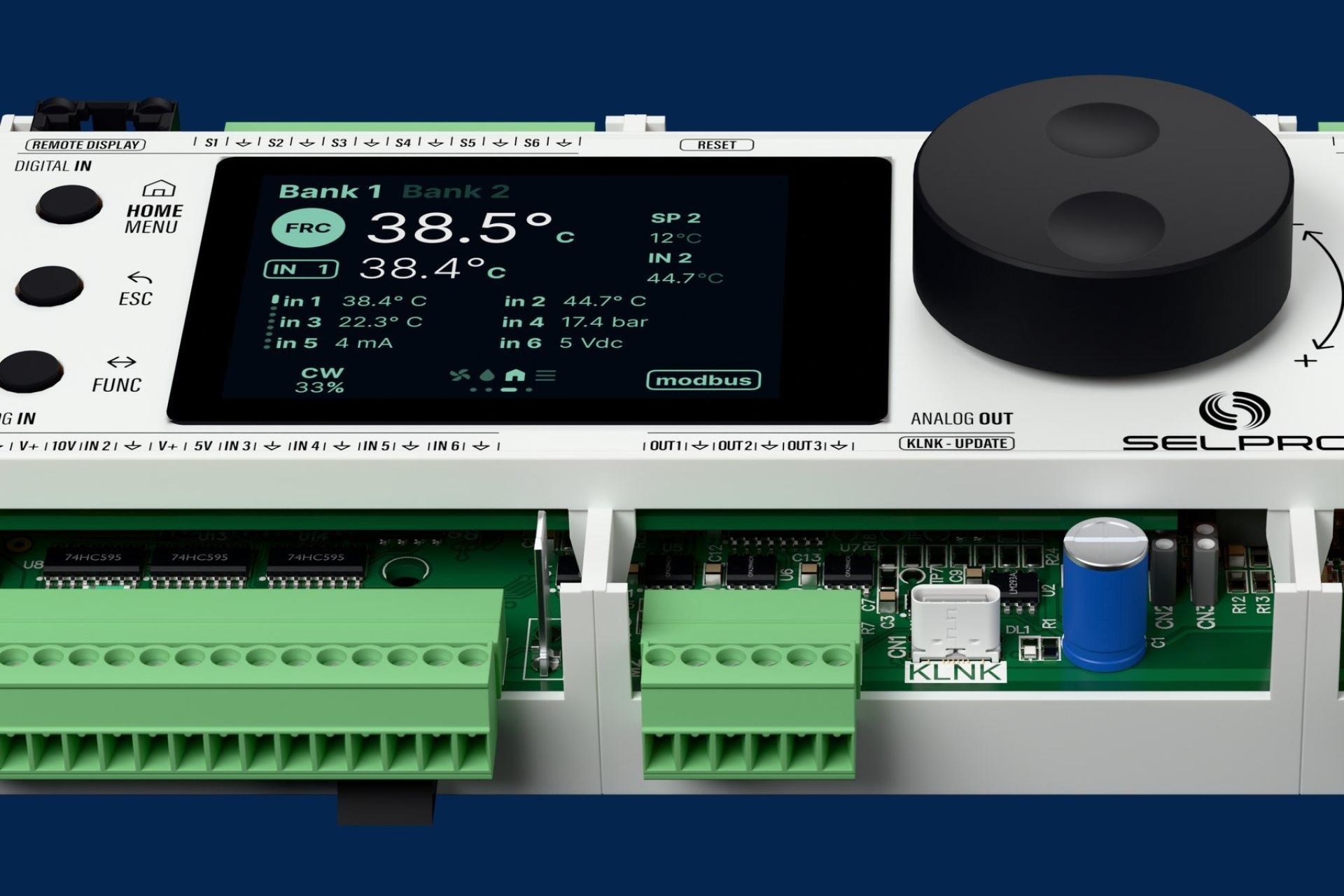

- Display TFT opzionale con touch e tasti, a bordo o remoto da quadro.
- KMEM: salva la configurazione completa e la replica su altre unità tramite USB-C, senza laptop.
- KLNK: chiavetta Wi-Fi nella porta USB-C, con app Selpro nel browser, senza installazioni.
- Dal telefono: parametri, dati live, allarmi, storico eventi, prova dei ventilatori e indirizzamento guidato dei motori.
Clonazione in produzione
Chiavetta Wi-Fi KLNK
Espandi quando serve, non prima.
ECpro funziona come regolatore principale completo. I moduli dell’ecosistema Selpro non sono prerequisiti: estendono la piattaforma quando l’applicazione richiede topologie punto-punto, I/O aggiuntivi o funzioni adiabatiche evolute.
- MFan: gestione digitale dei motori EC in punto-punto, senza la complessità del Modbus.
- MDGT: gestione di sistemi adiabatici evoluti, con risorse dedicate per valvole, pompe, spray, consensi e sequenze wet/dry.
- Moduli su misura: se serve un modulo con caratteristiche specifiche, possiamo valutare insieme lo sviluppo di un’espansione dedicata.

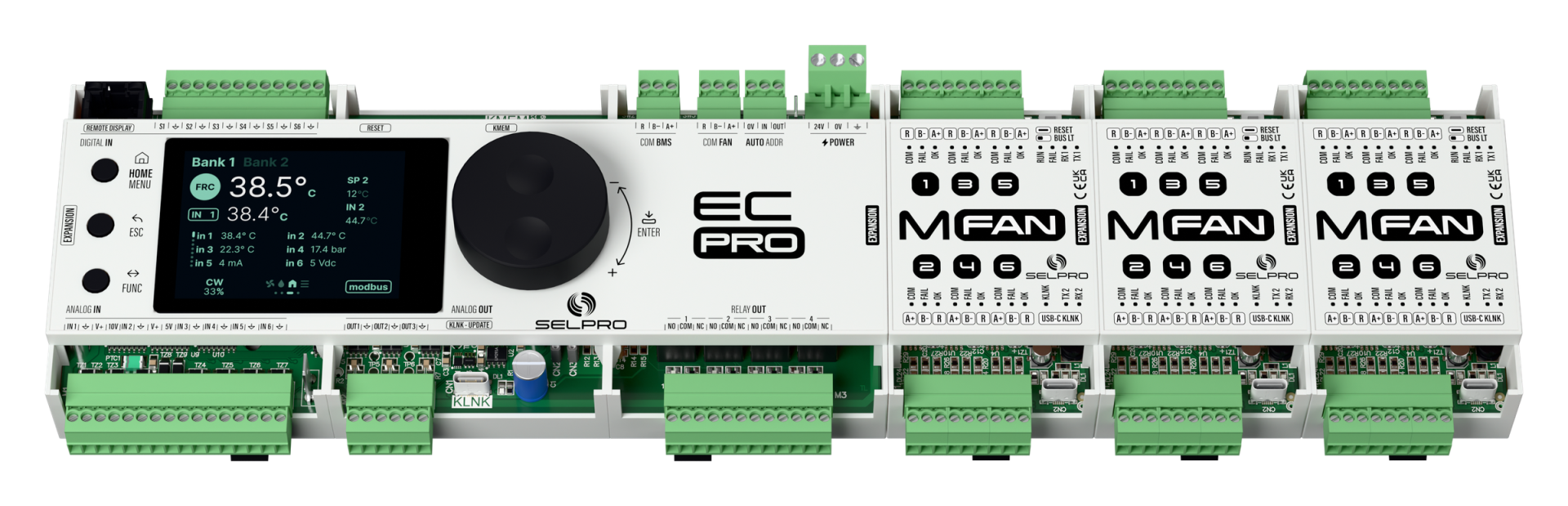

ECpro lavora bene da solo. Con MFan diventa un sistema.
Il modulo MFan porta la gestione EC in punto-punto: ogni ventilatore ha la propria connessione indipendente, eliminando le criticità tipiche della daisy-chain. Negli impianti con molti ventilatori, dati e diagnostica per singolo nodo aiutano a individuare le anomalie.

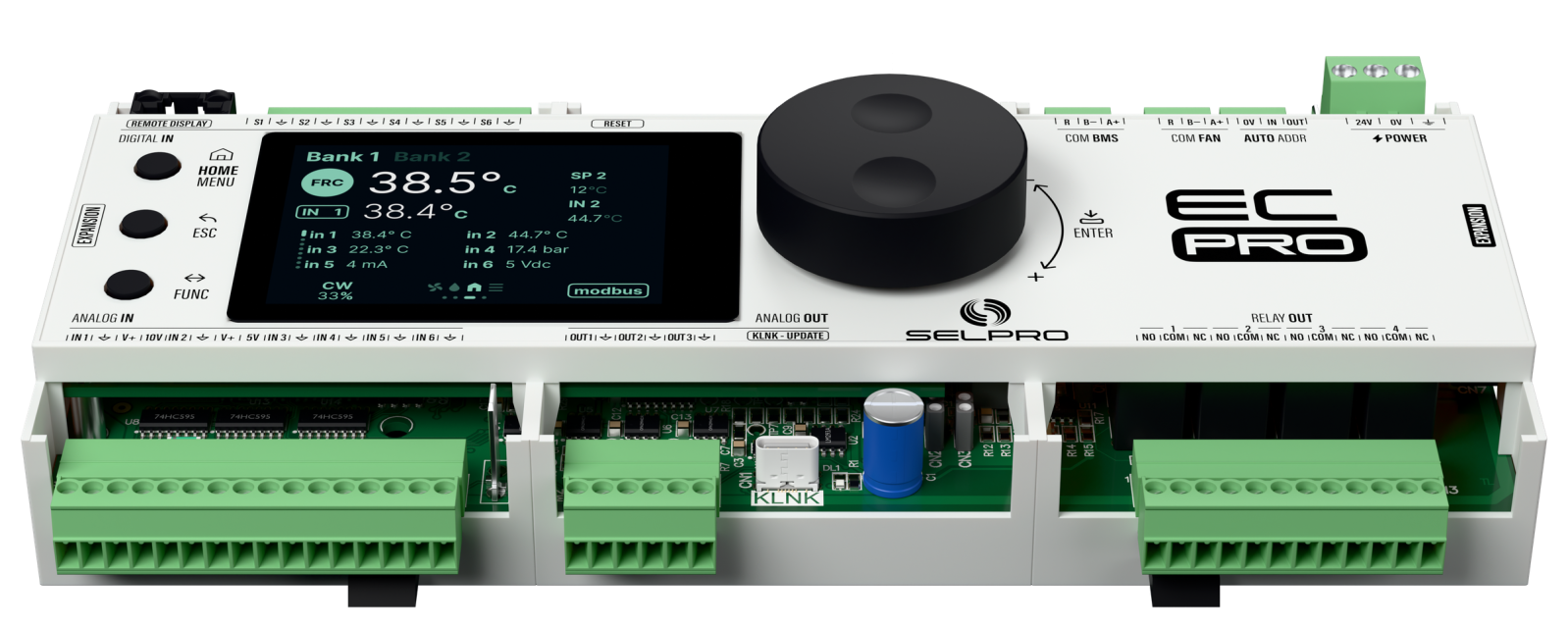

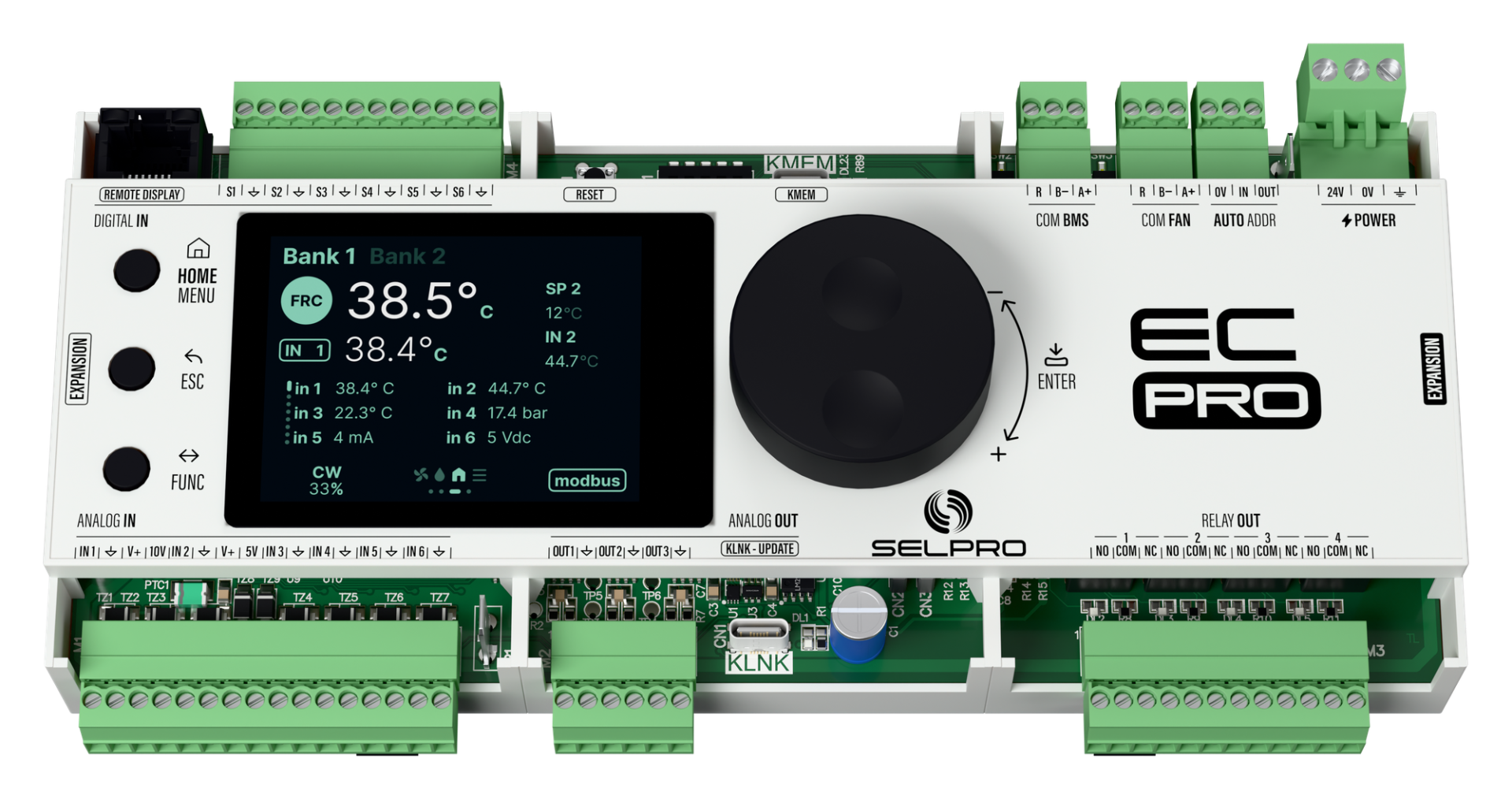

I/O configurabili per costruire la logica della macchina.
Ogni ingresso analogico, ingresso digitale e uscita può essere assegnato a una funzione specifica dell’applicazione.
- 6 ingressi analogici configurabili: 0-5 V, 0-10 V, 0-20 mA, 4-20 mA, NTC 10K, PTC, PT1000.
- 6 ingressi digitali On/Off.
- 3 uscite analogiche 0-10 V indipendenti.
- 4 uscite a relè NO/NC, con ritardo programmabile.
- 5 porte COM RS485 Modbus RTU.
- Guida DIN, alimentazione 24 Vac/dc, 213 × 90 × 32,2 mm.
Download
Domande su ECpro
No. ECpro integra la logica di controllo. Scegli una configurazione di avviamento e imposta i parametri. Nessun firmware applicativo da scrivere.
ECpro applica la risposta fail-safe configurata. La perdita BMS e la perdita dei ventilatori hanno timeout separati.
ebm-papst, Ziehl-Abegg, Nicotra, Hidria, Dunli e Rosenberg. ECpro può usare MFan per controllo e diagnostica per singolo ventilatore. Le marche diverse si collegano su MFan separati.
ECpro integra I/O, logica e porta BMS. Non richiede MHub. Può usare MFan per controllo Modbus, dati e diagnostica per singolo ventilatore. La scelta dipende dall’architettura della macchina.
Gli ingressi accettano 0–5 V, 0–10 V, 0–20 mA, 4–20 mA, NTC, PTC e PT1000. Ogni uscita analogica segue la propria regolazione. I relè segnalano eventi assegnati, con ritardi On/Off separati.
Dalla torre evaporativa al dry cooling: un quadro Selpro con ECpro + mFan per 18 ventilatori EC
Selpro ha fornito a Beijer Ref Italy un quadro Serie Q con ECpro + mFan per gestire 18 ventilatori EC su condensatori a secco Modine presso CABRE. La soluzione integra controllo digitale Modbus, diagnostica per ventilatore e scalabilità futura da uno a tre circuiti indipendenti.
