SIM

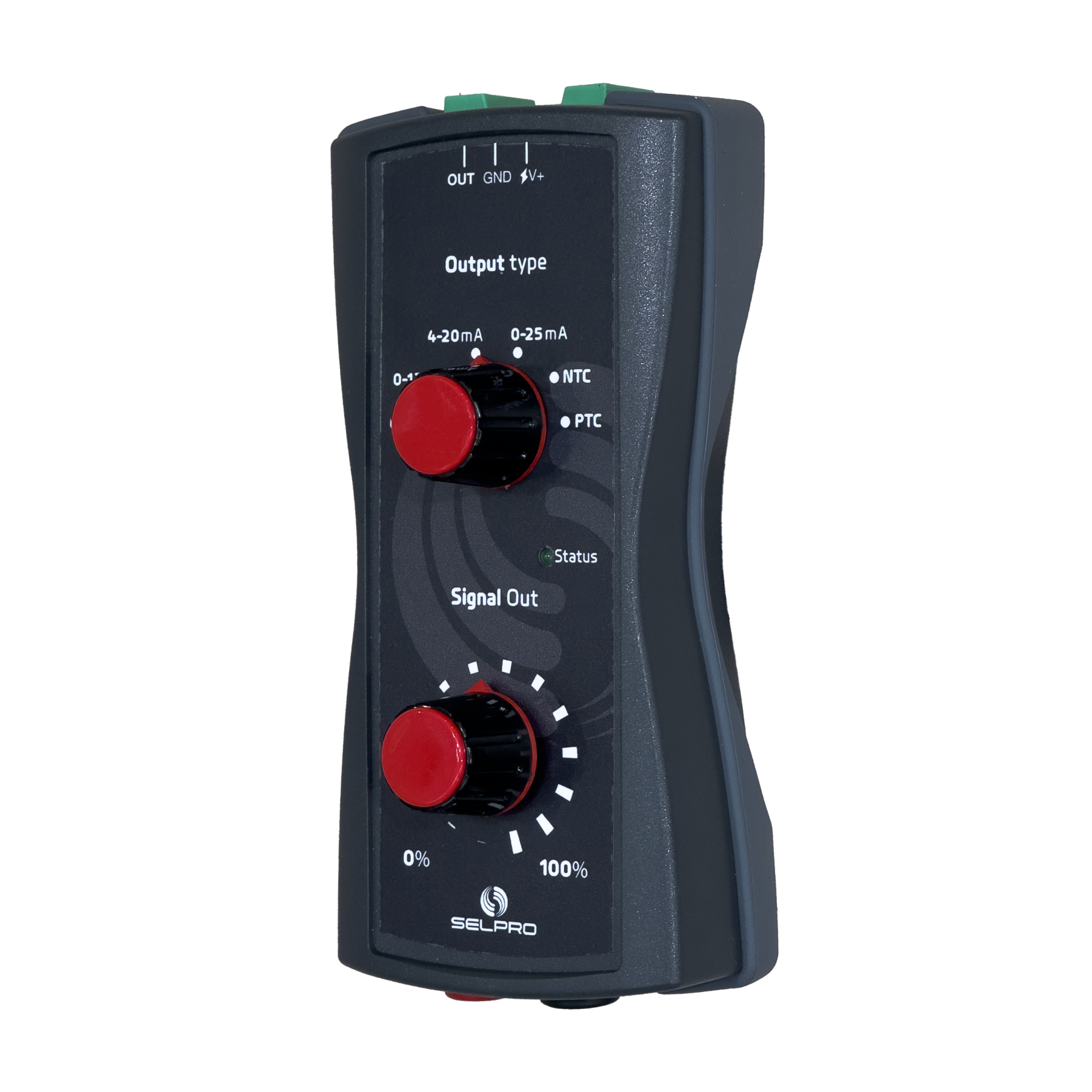

Il Generatore SIM è un trasduttore elettromeccanico semplice, che genera il segnale analogico di comando, permettendo con un unico dispositivo di simulare i principali segnali di comando di sensori e trasduttori.

Viene utilizzato per simulare il segnale analogico, a scelta tra 0-5 V, 0-10 V, 0-20 mA, 4-20 mA, NTC (10kohm) e PTC, generato da un sensore e/o da un trasduttore, grazie al circuito elettronico evoluto, controllato da un potenziometro di precisione con risoluzione multi-giro (10 giri).

SIM è predisposto per la connessione diretta di un multimetro, per la lettura del segnale di comando in uscita.

ATTENZIONE: Il convertitore deve essere alimentato direttamente dal sistema di regolazione al quale viene collegato, con uscita 10-24 Vdc (max 25,0 mA).

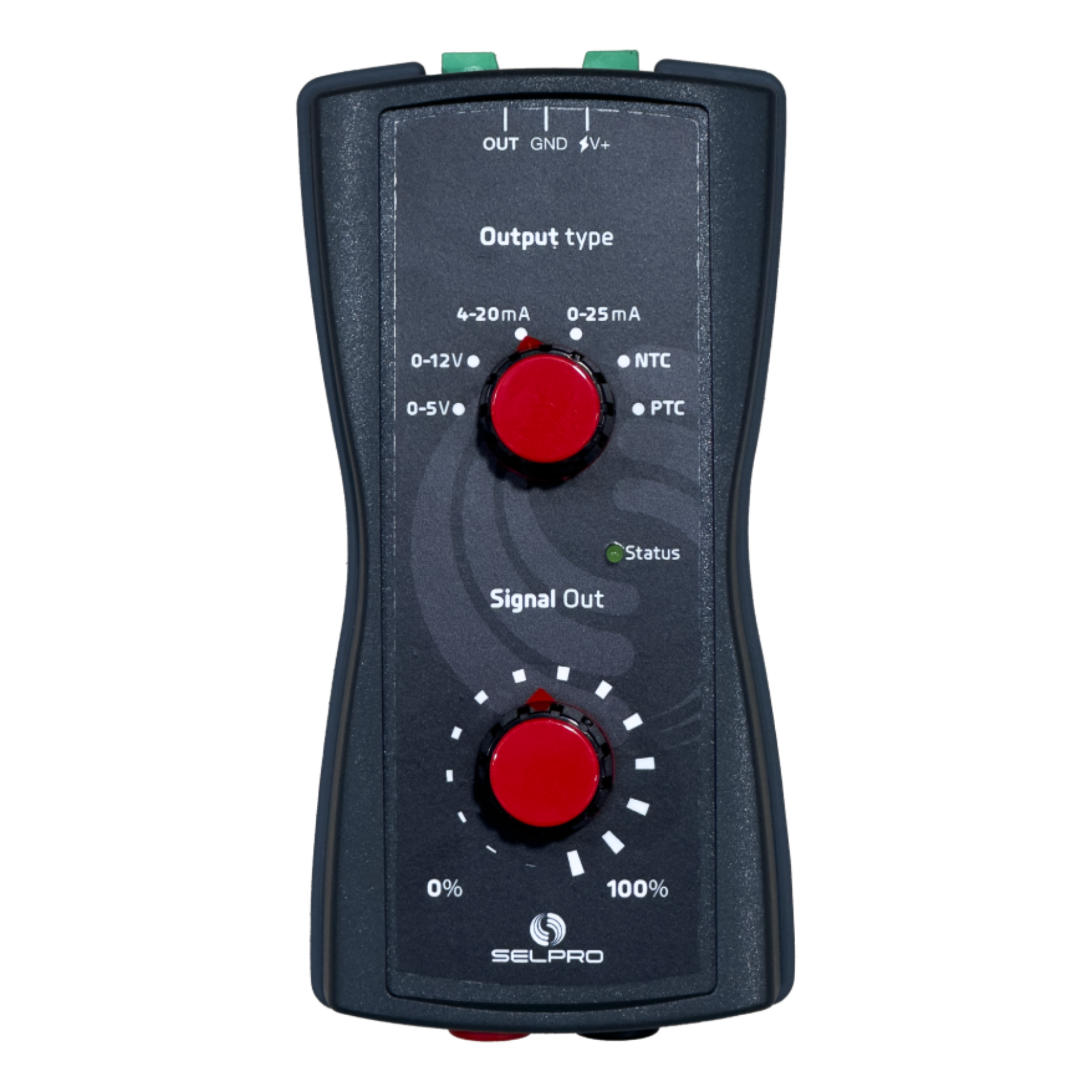

Il dispositivo deve essere alimentato con tensione di 24 Vdc tramite l’apposita uscita +V, sempre disponibile sui regolatori SELPRO, ed è così strutturato:

1. Connettore estraibile 3 poli passo 5 per il collegamento rapido del cablaggio, in modo da facilitare la sostituzione del cavo in caso di usura;
2. Potenziometro multi-giro per generare con precisione il comando da 0 a 100% del segnale selezionato;
3. Selettore 6 posizioni per la scelta del segnale da erogare;
4. Led POWER per indicare la corretta alimentazione dell’elettronica del dispositivo.
5. Terminali per il collegamento diretto ad un multimetro digitale per leggere il valore del segnale
