Descrizione

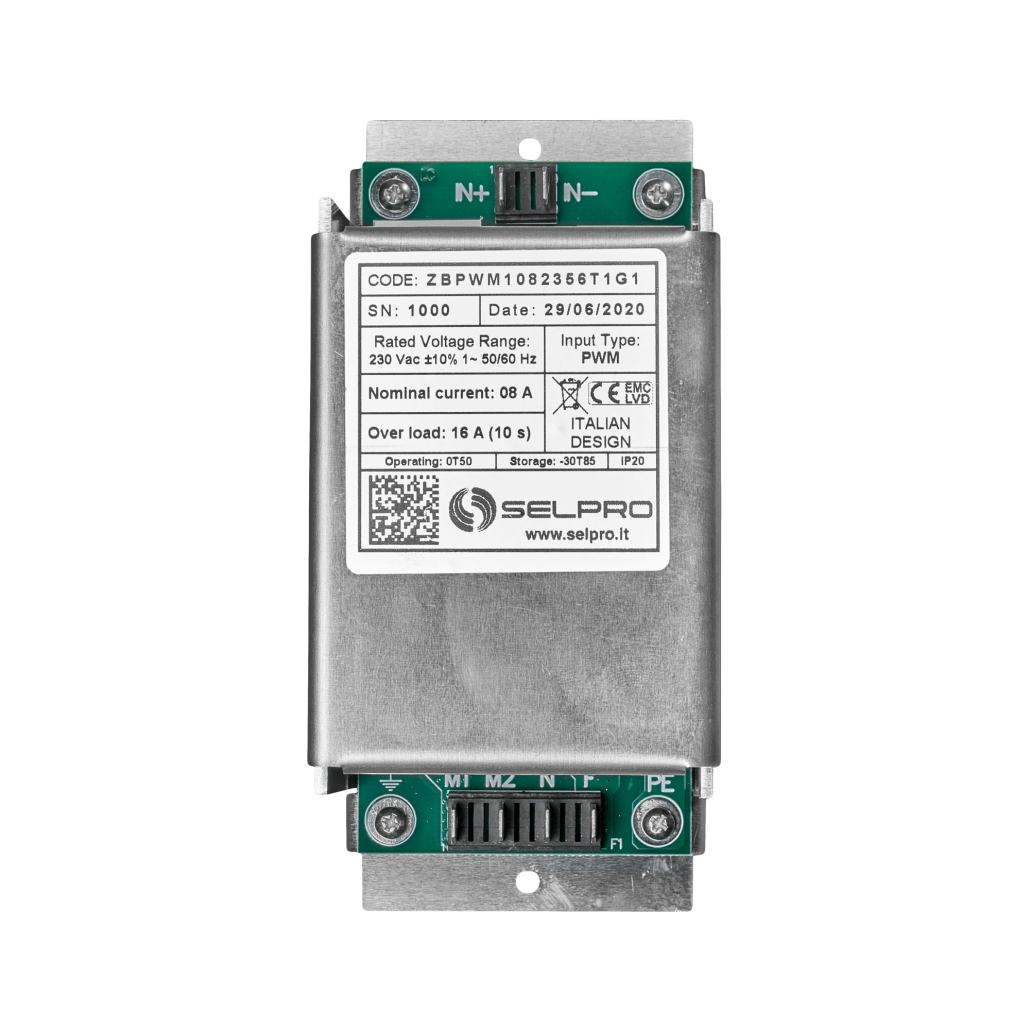

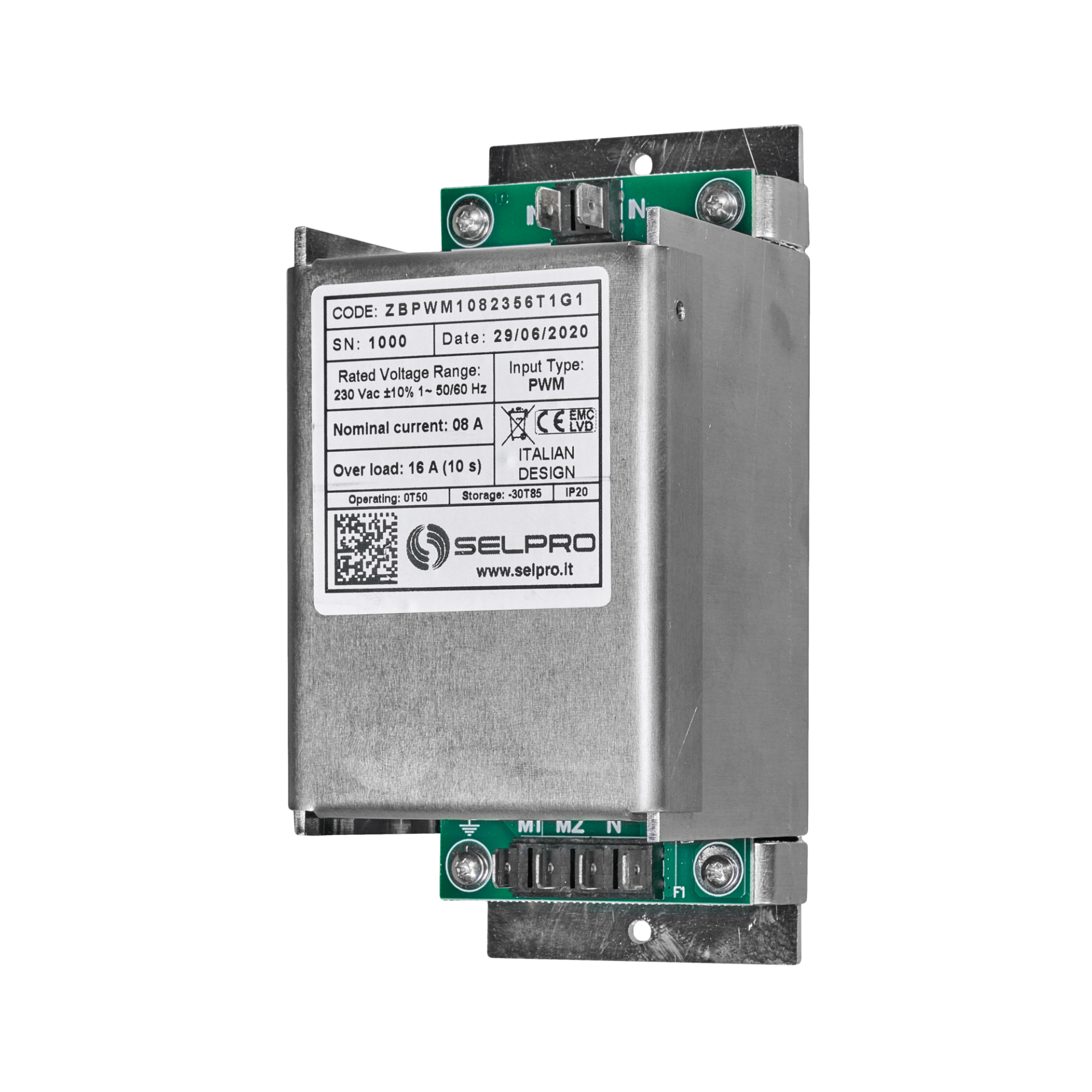

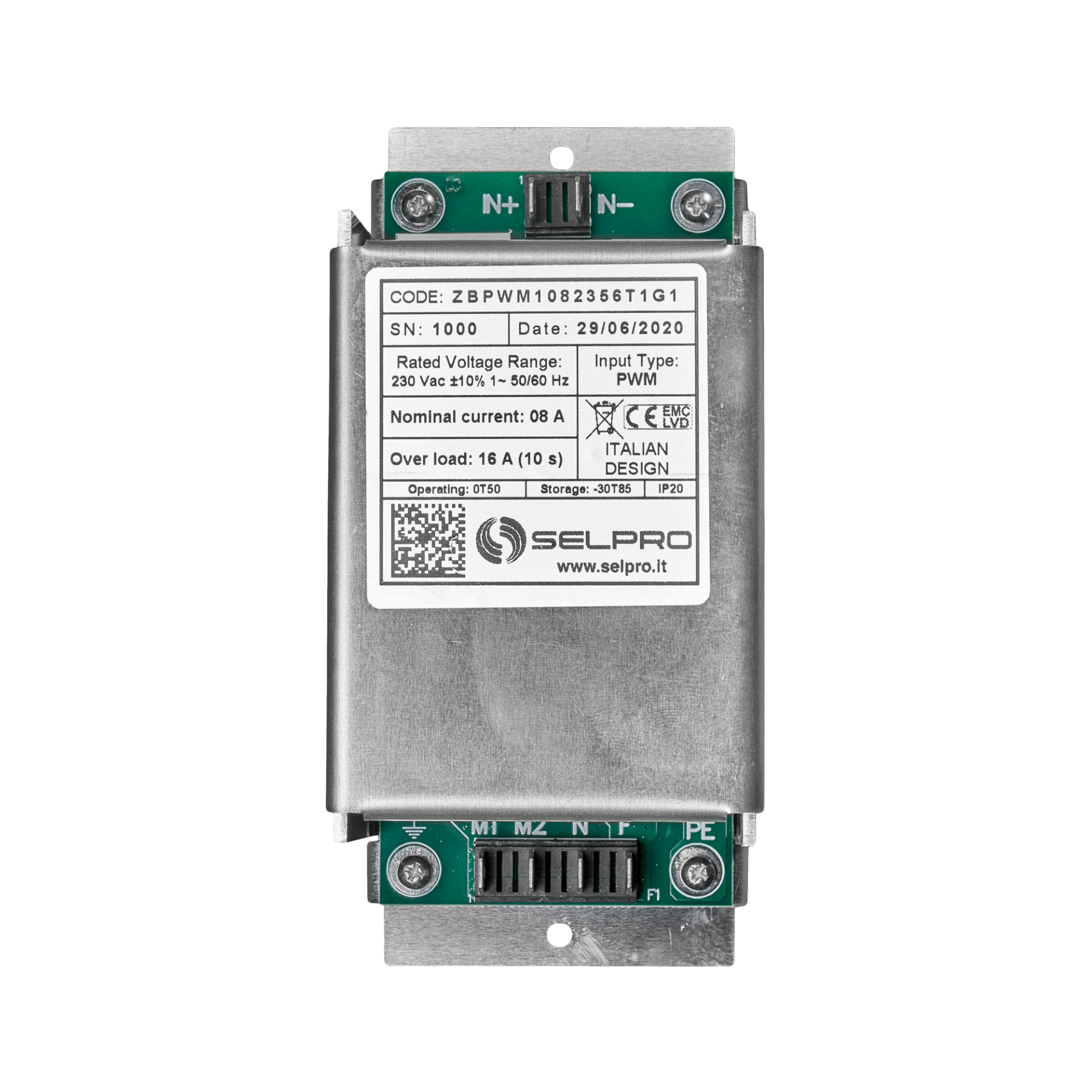

Il regolatore slave PWM è un dispositivo elettronico analogico progettato per modulare la tensione efficace applicata a carichi monofase, in particolare motori asincroni classe F compatibili con regolazione a taglio di fase.
Opera in modalità Slave, ricevendo un segnale PWM (Pulse-Width Modulation) da un dispositivo master per realizzare una regolazione continua e proporzionale della tensione Vac in uscita, da 0% a 100%, in base al duty cycle del segnale di comando.
Utilizzando la tecnologia di regolazione parzializzata a taglio di fase bilanciata con la rete, consente di variare in modo preciso e silenzioso la velocità di ventilatori assiali, radiali o centrifughi in applicazioni HVAC&R, inclusi sistemi di condizionamento, refrigerazione, ventilazione, riscaldamento, destratificazione e trattamento dell’aria.
Il dispositivo è dotato di filtro EMC di Classe B conforme alla direttiva 2014/30/UE, garantendo la compatibilità elettromagnetica con i limiti civili per i disturbi condotti (sistemi PDS = regolatore + ventilatore).
Inoltre, integra una protezione contro sovratensioni fino a 275 Vac, conforme alla norma EN 61000-4-5 categoria II (4 kV), assicurando un’elevata robustezza in ambienti elettricamente critici.
È compatibile con tutti i principali sistemi di messa a terra (IT, TT, TN), assicurando flessibilità e sicurezza nell’installazione.
Ingressi, uscite e connettività
- Ingresso di regolazione: segnale PWM esterno, con tensione e frequenza compatibili al sistema master.
- Uscita analogica: variazione continua della tensione Vac monofase, proporzionale al duty cycle del segnale PWM.
Caratteristiche speciali
- La tensione in uscita varia proporzionalmente al duty cycle del segnale PWM, garantendo un controllo fluido e preciso.
- Compatibilità con segnali PWM a 5 V di ampiezza picco-picco (Vpp) per una regolazione standardizzata.
- Il filtro EMC integrato assicura la compatibilità elettromagnetica, riducendo i disturbi condotti.
- Protezione da sovratensioni transitorie fino a 4 kV, aumentando la sicurezza e la longevità del sistema.
- Progettato per ridurre al minimo le perdite energetiche durante la regolazione della velocità, aumentando l’efficienza complessiva del sistema.
- Idoneo per essere utilizzato in una vasta gamma di sistemi di messa a terra, garantendo versatilità d’installazione.
