La soluzione intelligente per semplificare il controllo digitale dei sistemi di ventilazione con motori EC

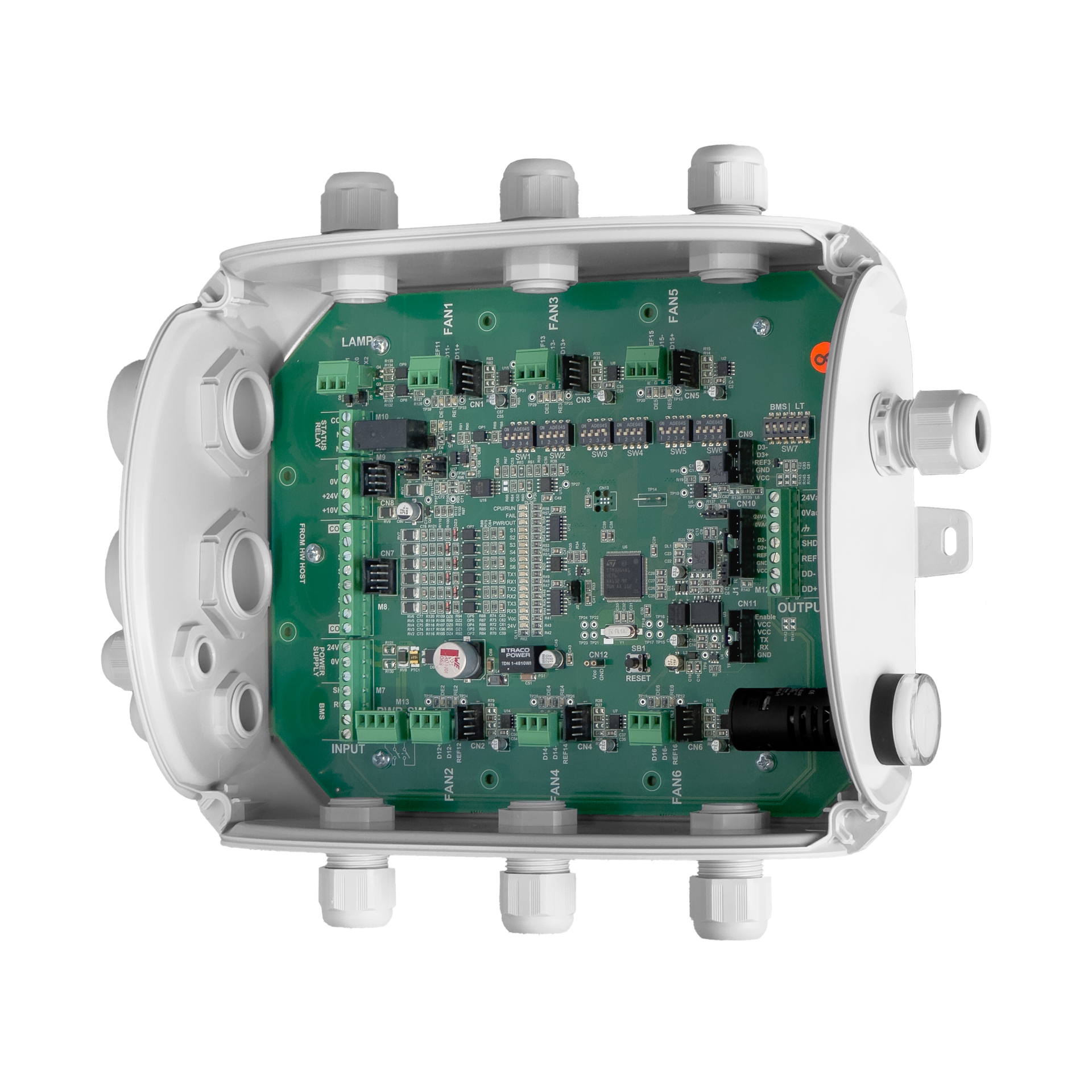

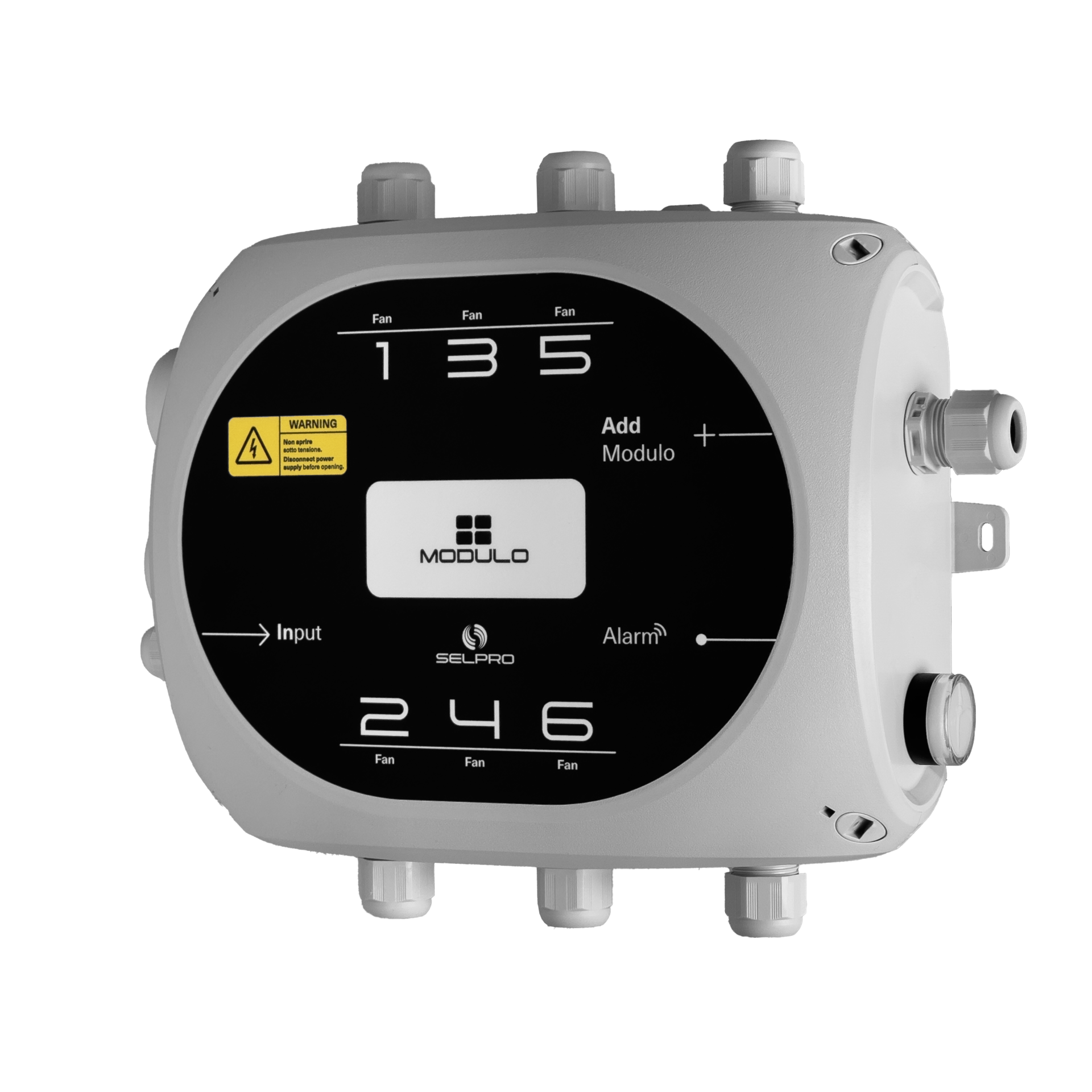

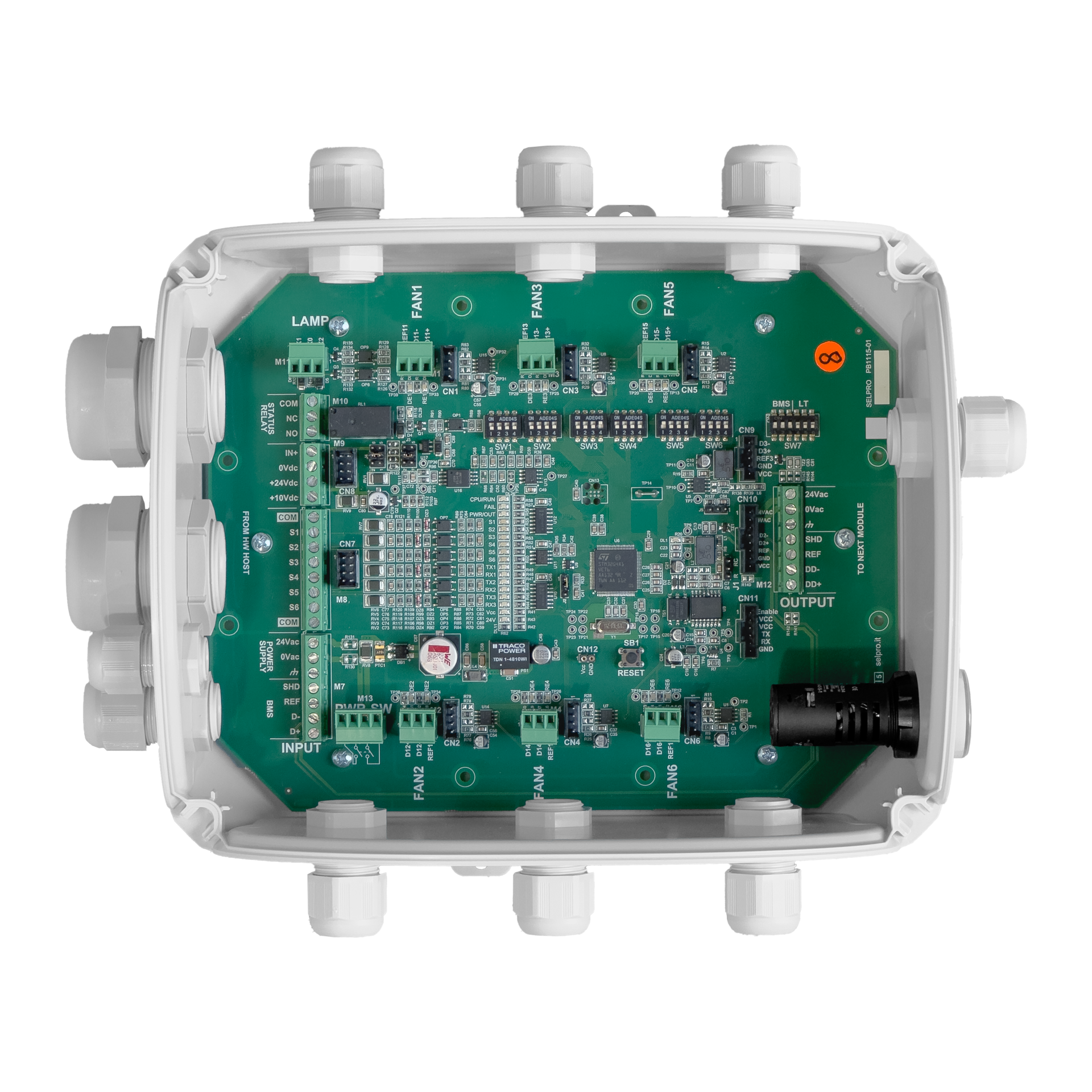

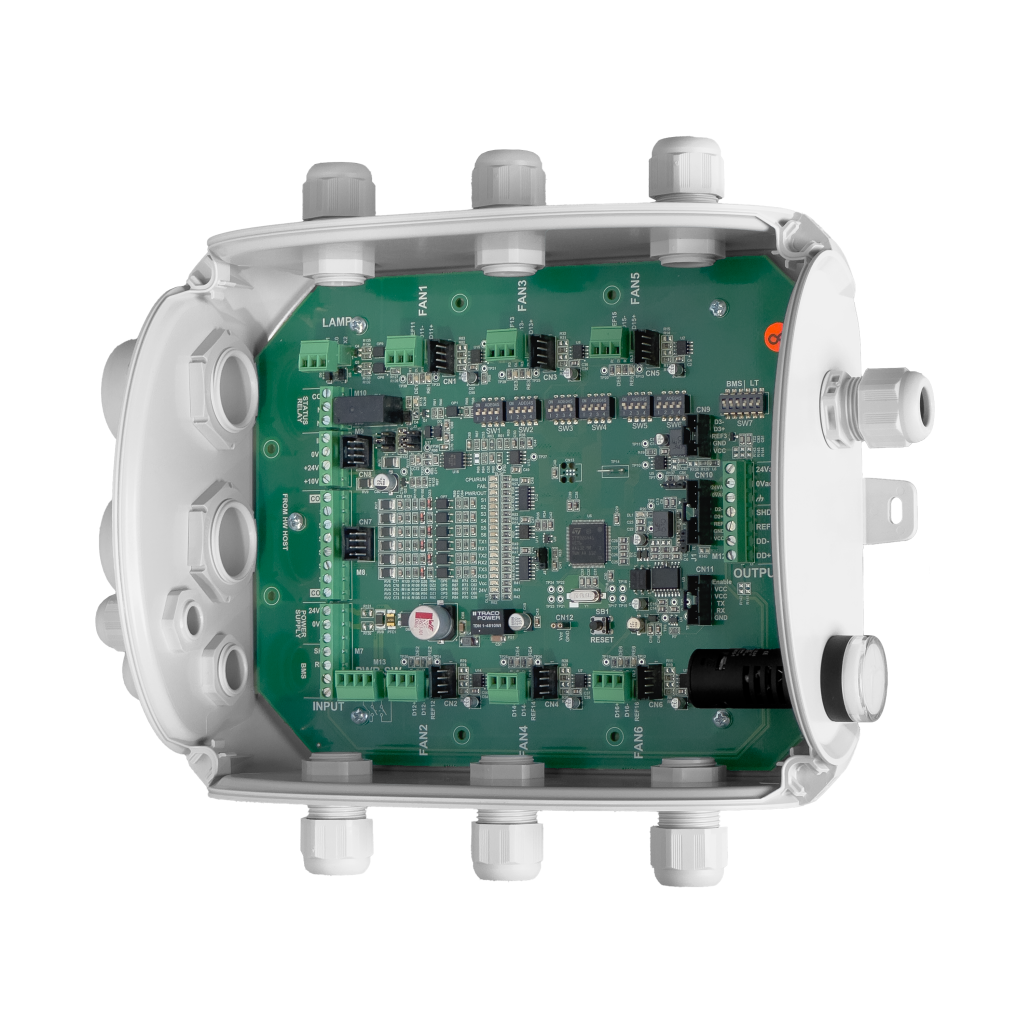

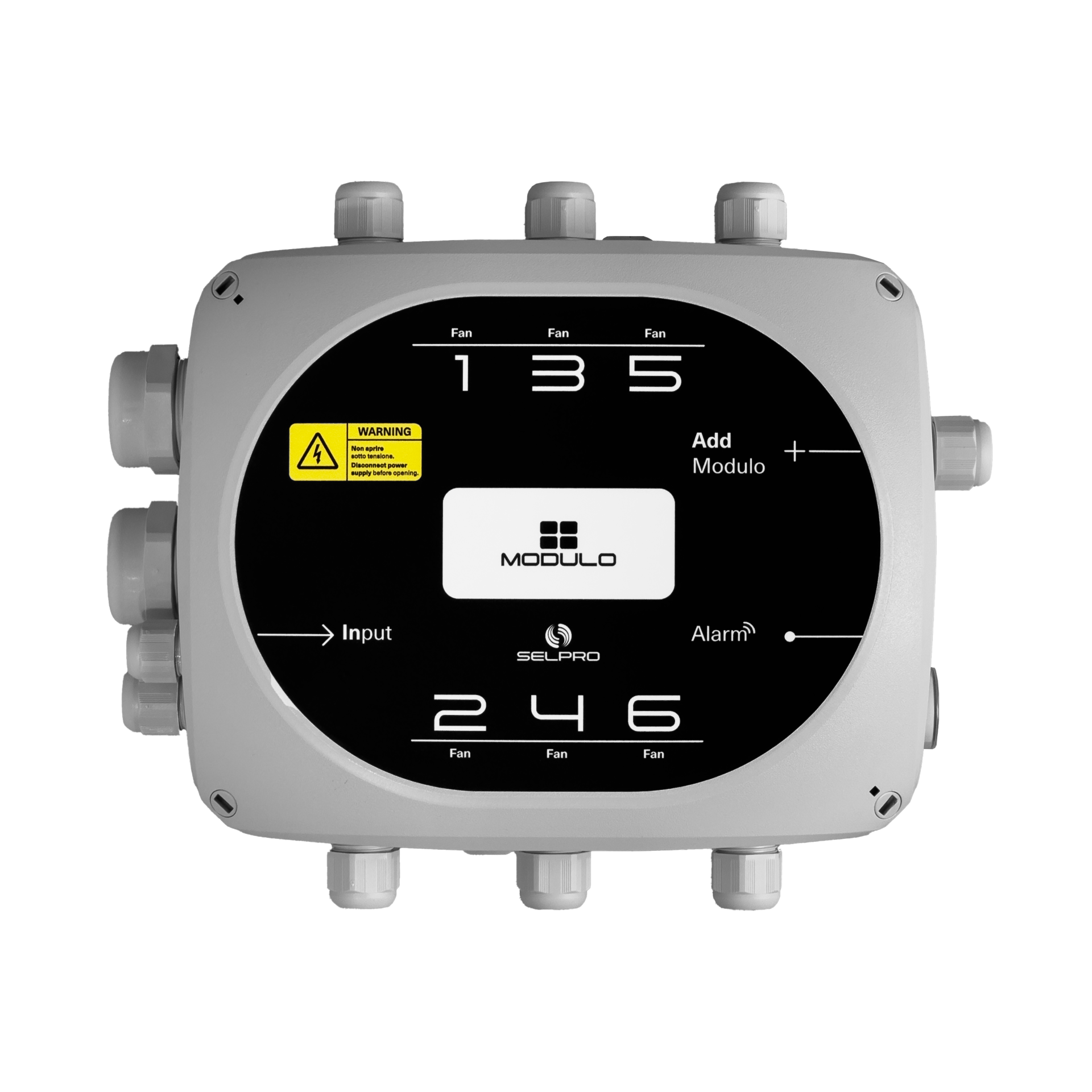

Modulo è il dispositivo ausiliario brevettato da Selpro che semplifica il cablaggio e attiva la gestione Modbus plug & play per macchine con motori EC. Progettato sia per nuove installazioni che interventi di retrofit, Modulo è il ponte intelligente tra il sistema di controllo principale e i motori EC, perchè converte automaticamente i segnali analogici 0-10V e 4-20mA nel protocollo Modbus selezionato.
Senza sostituire il regolatore master principale, Modulo converte e digitalizza il controllo analogico del sistema, offrendo tutte le potenzialità del Modbus anche agli impianti che utilizzano semplici comandi analogici. Semplifica e rende sicuro il cablaggio in rete Modbus, riducendo drasticamente i tempi di installazione e programmazione, garantendo un'integrazione rapida, efficace e a prova di futuro, senza la necessità di modifiche hardware e/o costose riprogettazioni.
Zero necessità di programmazione o cablaggi complessi
Programmazione automatica: Modulo identifica, assegna un indirizzo univoco e imposta fino a 30 ventilatori per circuito in modo automatico, senza necessità di operazioni complesse, uniformando i parametri di funzionamento di tutti i dispositivi.
Semplificazione cablaggio: Modulo offre l'accesso immediato alle funzionalità Modbus avanzate per sistemi di ventilazione intelligenti, semplificando il cablaggio a soli 3 cavi (+ / - / Ref) per motore EC. Grazie all'indirizzamento e alla programmazione automatica, riduce significativamente i tempi di installazione eliminando il rischio di errori e facilitando l’integrazione anche in progetti di retrofit su macchine esistenti
Flessibilità e controllo ottimizzato
Flessibilità di configurazione: Modulo permette la gestione dei ventilatori EC con velocità omogenea o personalizzata per ognuno dei motori collegati, ottimizzando il flusso d'aria e l'efficienza energetica in configurazioni complesse come fan grid e fan wall.

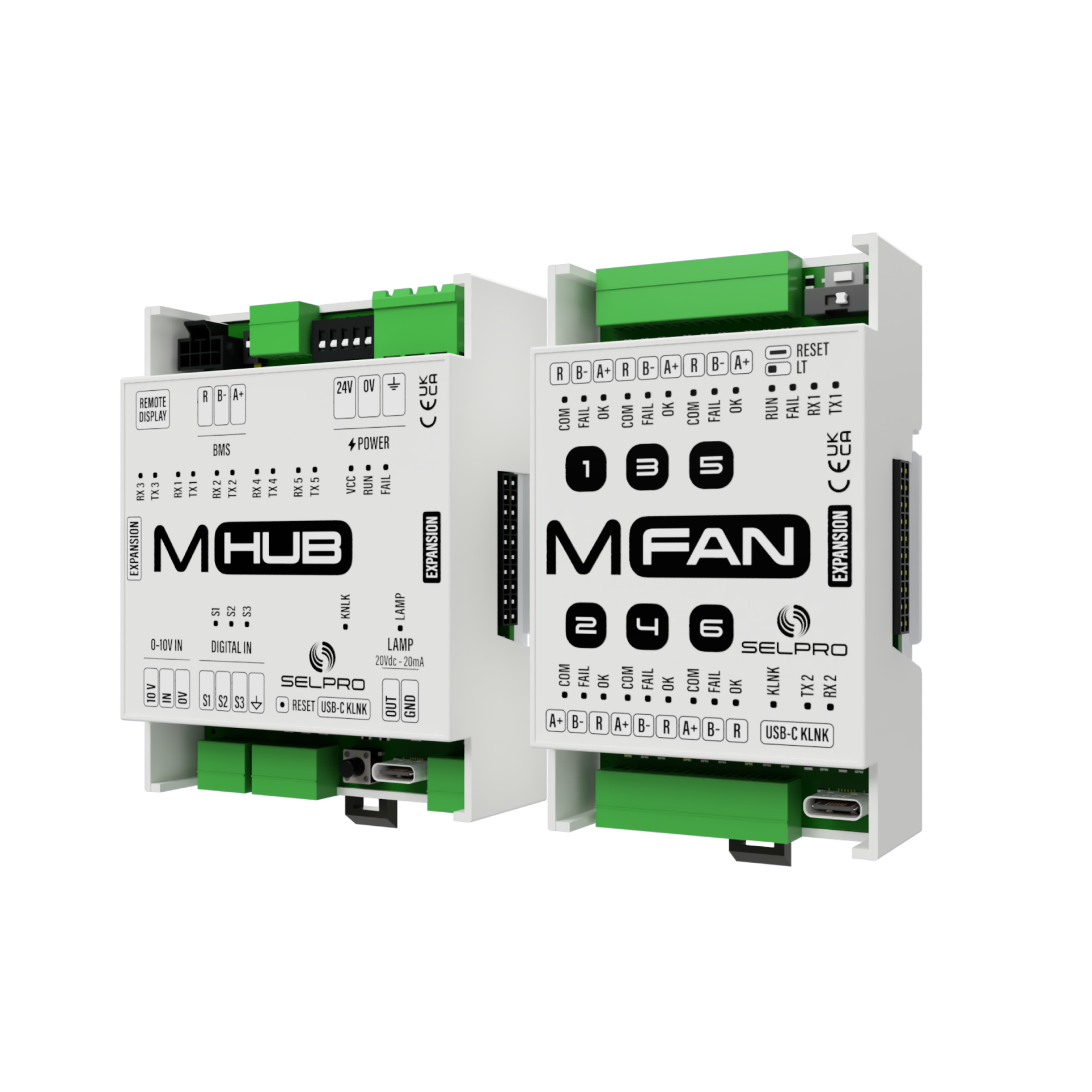

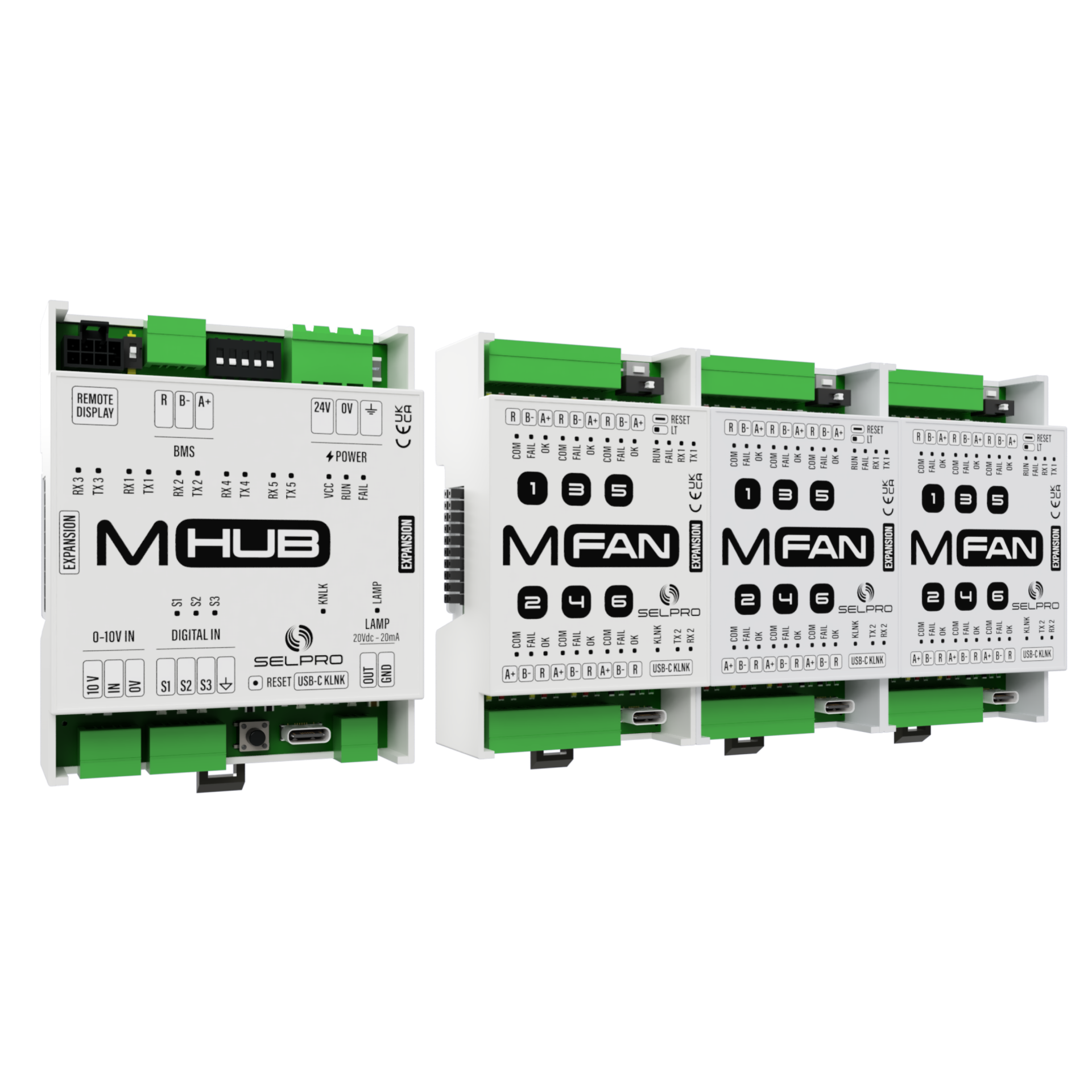

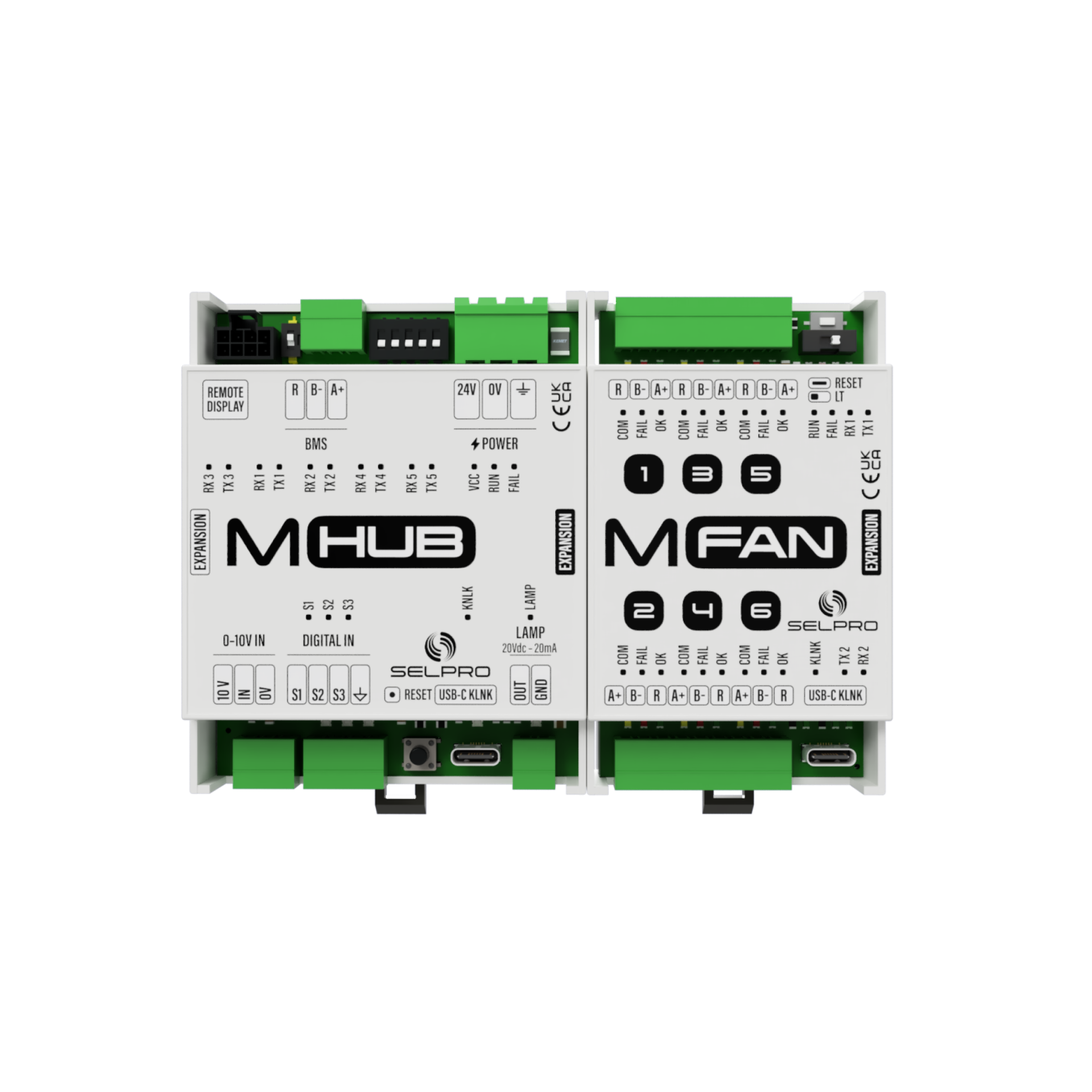

Compatibilità e modularità: Con integrati i protocolli Modbus dei principali costruttori. Modulo funziona in modalità stand-alone o espansa, la sua architettura modulare permette configurazioni scalabili senza riprogrammazione, garantendo un'installazione plug & play semplice e sicura adattandosi a diverse esigenze impiantistiche.
Raccolta dati centralizzata e ottimizzata
Modulo semplifica il monitoraggio dei ventilatori grazie a una funzione avanzata di raccolta dati centralizzata. Raccoglie automaticamente le informazioni da ogni ventilatore EC, acquisendo fino a 20 registri principali e 50 registri estesi per ciascuna unità, e le aggrega in un’unica area di memoria dedicata aggiornata in tempo reale.
Oltre ad alleggerire il PLC dal continuo interrogare singoli ventilatori — riducendo tempi di polling e traffico di comunicazione — Modulo confeziona i dati in un formato unico, normalizzato e già pronto per algoritmi di Intelligenza Artificiale e Machine Learning. In questo modo il BMS o il PLC può alimentare modelli predittivi di efficienza energetica, manutenzione preventiva o ottimizzazione dei set-point senza richiedere ulteriore potenza di calcolo o complessi script di aggregazione. L’operatore ottiene dunque tutte le informazioni critiche da un solo punto, mentre il sistema si apre fin da subito alle applicazioni di analisi avanzata e automazione intelligente.
Manutenzione predittiva e continuità operativa
Grazie al protocollo Modbus, Modulo monitora in tempo reale lo stato e le ore di lavoro di ogni ventilatore EC, segnalando tempestivamente guasti o anomalie e attivando logiche di salvaguardia per prevenire condizioni critiche. Questa funzione riduce la necessità di interventi urgenti e supporta la manutenzione predittiva, minimizzando i costi legati a riparazioni non pianificate.
Con protezioni attive integrate oltre al sistema Fail-Safe, Modulo garantisce la continuità operativa anche in presenza di malfunzionamenti tecnici, mantenendo la ventilazione attiva e assicurando la massima affidabilità operativa del sistema.
La semplicità dei sistemi 0-10V unita alla potenza e versatilità Modbus
Modulo combina la facilità d’uso dei sistemi analogici 0-10V con le potenzialità digitali del protocollo Modbus, per una gestione intelligente dei ventilatori EC. Il controllo tramite segnale analogico 0-10V è apprezzato per la sua semplicità: basta la variazione di tensione per regolare la velocità dei ventilatori.
Ma questa soluzione ha limiti importanti, come la vulnerabilità alle interferenze elettromagnetiche, la degradazione del segnale in rete concatenata oltre i 10 metri e soprattutto l’impossibilità di accedere ai dati e/o monitorare lo stato operativo del ventilatore.
Con la connessione Modbus (RS-485), Modulo supera tutti questi limiti, garantendo un controllo bidirezionale, stabilee affidabile anche su lunghe distanze. Oltre a inviare comandi precisi, Modulo raccoglie dati in tempo reale da ogni ventilatore EC, monitorando parametri chiave come velocità, temperature, ore di lavoro, consumo energetico e condizioni di allarme, memorizzando i guasti.
Un controllo più accurato e una gestione avanzata del sistema, senza sacrificare la semplicità di utilizzo tipica dei sistemi analogici.
Funzioni avanzate per ventilazione EC ottimizzata
- Riduzione automatica del numero di ventilatori attivi
- Sblocco automatico del motore in caso di blocco per ghiaccio
- Rilevamento, isolamento e segnalazione dei ventilatori EC in avaria, per assicurare la continuità operativa del sistema ventilante.
- Attivazione della pulizia automatica delle batterie dello scambiatore grazie alla rotazione inversa dei motori EC.
- Limitazione degli RPM per ridurre il rumore dell'aria in orari notturni per ambienti sensibili come ospedali, strutture ricettive e residenziali.
- Gestione attiva dei motori per evitare la formazione di condensa e/o umidità
- Monitoraggio continuo con segnalazione di anomalie e raccolta di dati per la manutenzione predittiva.
- Gestione della velocità dei singoli ventilatori per ottimizzare gli RPM nei sistemi fan grid o fan wall.
- Modifica del limite di max RPM dei ventilatori collegati per adattare le prestazioni del sistema alle esigenze specifiche dell'applicazione.
- Monitoraggio attivo per garantire una connessione stabile e senza interferenze per ogni motore EC.
- Utilizzo del raffreddamento passivo durante le ore notturne o in presenza di bassa temperatura ambiente, riducendo il consumo energetico.
- Test motori impianto ventilante
- Modalità pompa di calore
- Contatto di stop alla regolazione con motori a 0% RPM
- Contatto di stand-by alla regolazione e motori a 100% RPM
- Attivazione RPM emergenza in caso di perdita del segnale di comando, rottura del cavo di comando o rottura di Modulo.
Una raccolta delle domande
più frequenti su Modulo
È disponibile il software Modulo management software, predisposto per quelli che sono gli aspetti tecnici legati al funzionamento dei ventilatori: quindi, la velocità di ciascun motore, la potenza, gli errori e le ore di lavoro, oltre alla possibilità di vedere tutti i registri che vengono gestiti, input e holding register programmabili.
Con questo software si ha la possibilità di impostare delle maschere per tipologie di macchina, per tipologie di applicazione e caricarle su tutto il gruppo delle unità che sono collegate tra di loro.
No, con Modulo non è necessario l'indirizzamento dei ventilatori. Ogni ventilatore ha un'uscita dedicata, eliminando la necessità di configurazioni complesse e riducendo le possibilità di errori di comunicazione. Indirizzamento e programmazione avvengono in modo automatico.
Sì, Modulo richiede un regolatore a monte per gestire il sistema di ventilazione. Modulo opera a supporto del regolatore, offrendo una gestione dettagliata e flessibile di ogni singolo ventilatore.
In caso di problemi di comunicazione, Modulo consente di isolare il problema al singolo ventilatore senza influenzare gli altri nel sistema. Questo facilita la manutenzione e migliora l'affidabilità dell’intero impianto.
Un Modulo è in grado di gestire un circuito frigorifero, in quanto ciascun circuito gestisce segnali differenti. Quindi n. Modulo per quanti sono i ventilatori di ciascun circuito (es. macchina con massimo 24 ventilatori, quindi 12 motori per circuito, quindi n. 2 Modulo per circuito)
