Descrizione

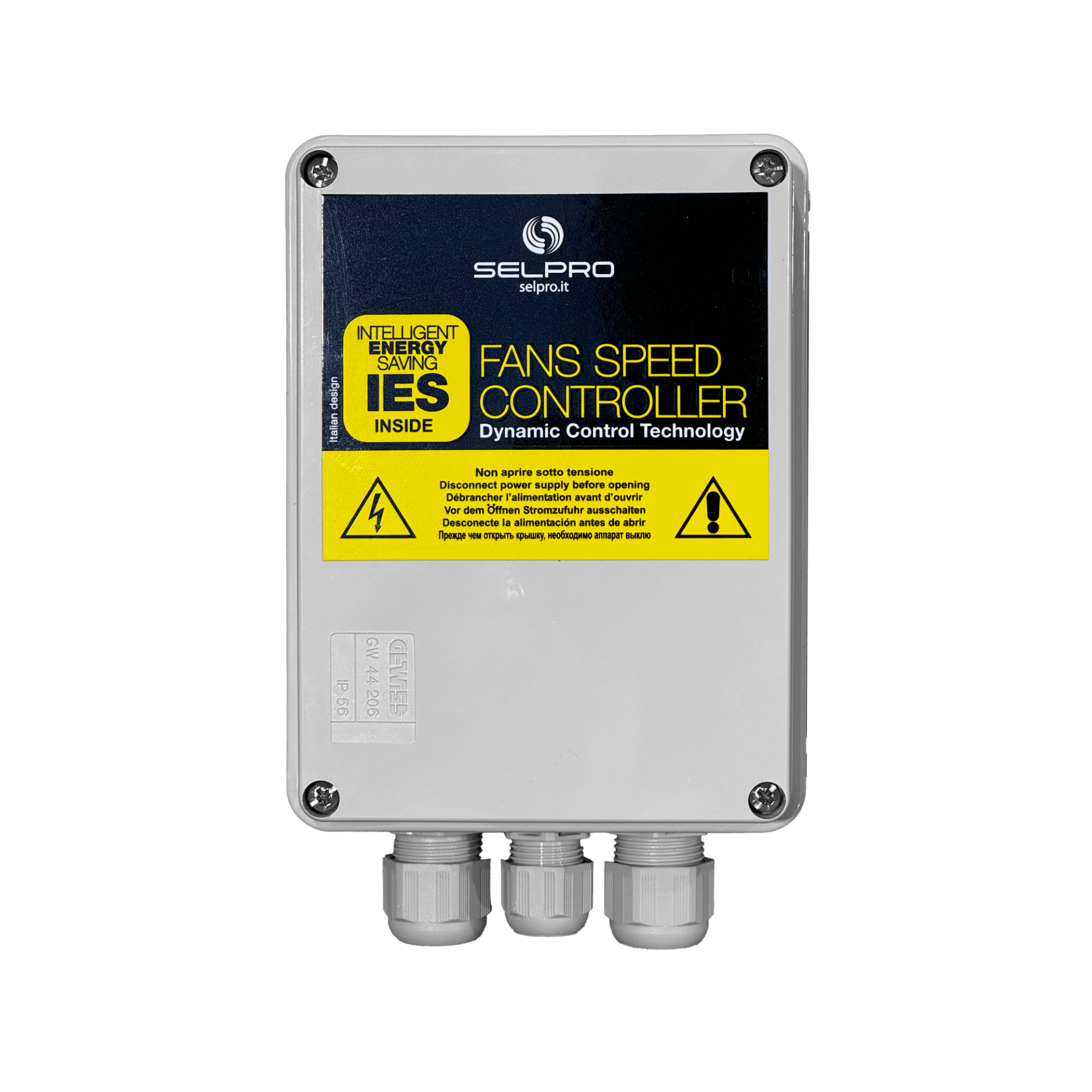

Il regolatore LCM è un controllore elettronico analogico progettato per operare in modalità master, con uscita a regolazione proporzionale tramite parzializzazione a taglio di fase bilanciata con la rete. È ideale per il controllo della velocità di motori asincroni monofase (classe F) collegati a ventilatori assiali, radiali o centrifughi, offrendo un funzionamento preciso e silenzioso in impianti HVAC&R per condizionamento, refrigerazione, riscaldamento, ventilazione, destratificazione, termoventilazione e trattamento dell’aria.
Disponibile nella versione da 8 A, LCM consente una modulazione continua della tensione VAC in uscita da 0% a 100%, in base al differenziale tra il segnale di comando e il setpoint impostato.
Il dispositivo è dotato di 1 ingresso analogico per la modalità master da trasduttore di pressione 4-20 mA, permette una gestione flessibile e personalizzata del sistema ventilante.
Il sistema si adatta alle diverse scale dei trasduttori collegati garantendo massima efficacia operativa.
Tra le funzioni avanzate, LCM integrata il contatto per lo stop da remoto che consente la gestione automatica della regolazione legata all’attivazione del compressore.
A livello di sicurezza e affidabilità, il regolatore è dotato di prrotezione sull’ingresso di comando, protezione contro sovratensioni fino a 275 VAC, conforme alla norma EN 61000-4-5 (categoria II – 4 kV), Isolamento galvanico completo tra la rete di alimentazione e i circuiti di segnale, per prevenire disturbi o interferenze elettromagnetiche, Filtro EMC di Classe B, conforme alla direttiva 2014/30/UE, per la compatibilità elettromagnetica con i limiti civili dei disturbi condotti (regolatore + ventilatore), Compatibilità con i principali sistemi di messa a terra: IT, TT e TN
Grazie alla sua architettura versatile e alle soluzioni integrate per la regolazione e la sicurezza, LCM rappresenta una soluzione robusta e performante per il controllo di gruppi ventilanti in impianti HVAC/R ad alta efficienza energetica, come i condensatori remoti e i sistemi di trattamento aria avanzati.
Ingressi, uscite e connettività
- Ingresso analogico: 1 ingresso analogici 4–20 mA per trasduttori di pressione
- 1 contatto ausiliario ON/OFF per funzione di stop remoto
Caratteristiche speciali
- Controllo preciso del setpoint tramite rotary switch e jumper configurabili.
- Selezione della banda proporzionale (Pb1, Pb2, Pb3) per ottimizzare la risposta del sistema.
- Circuito di protezione contro sovratensioni fino a 275 VAC.
- Monitoraggio dell’ingresso 4-20 mA per evitare anomalie.
- Protezione contro i disturbi EMC.
- LED per indicare lo stato operativo (alimentazione, stop, posizione rispetto al setpoint).
