Descrizione
EMK è un regolatore slave monofase progettato per il controllo indipendente di due gruppi ventilanti (10A+10A) in impianti HVAC/R come condensatori e chiller.
Il sistema lavora esclusivamente tramite Modbus RTU, consentendo al controllore master di gestire in tempo reale tutti i parametri operativi in lettura e scrittura.
L’unità è dotata di due uscite di regolazione indipendenti per il controllo della tensione di alimentazione dei ventilatori. La variazione della tensione efficace applicata ai carichi avviene attraverso il principio della parzializzazione di fase, con una rampa di accelerazione/decelerazione di 6 secondi per variazioni del 100%.
Per garantire la sicurezza operativa, EMK include ingressi dedicati per contatti termici per il monitoraggio delle protezioni dei gruppi ventilanti, il cui stato è leggibile via Modbus RTU. In caso di assenza di comunicazione Modbus per un intervallo superiore a quello impostato, i ventilatori vengono automaticamente pilotati alla velocità di emergenza configurata tramite dip switch.
L’unità dispone di un’interfaccia Modbus RTU RS485 isolata, con supporto per un baud rate configurabile e parametri di comunicazione selezionabili. Il collegamento può avvenire direttamente a un display remoto opzionale, per una gestione locale semplificata.

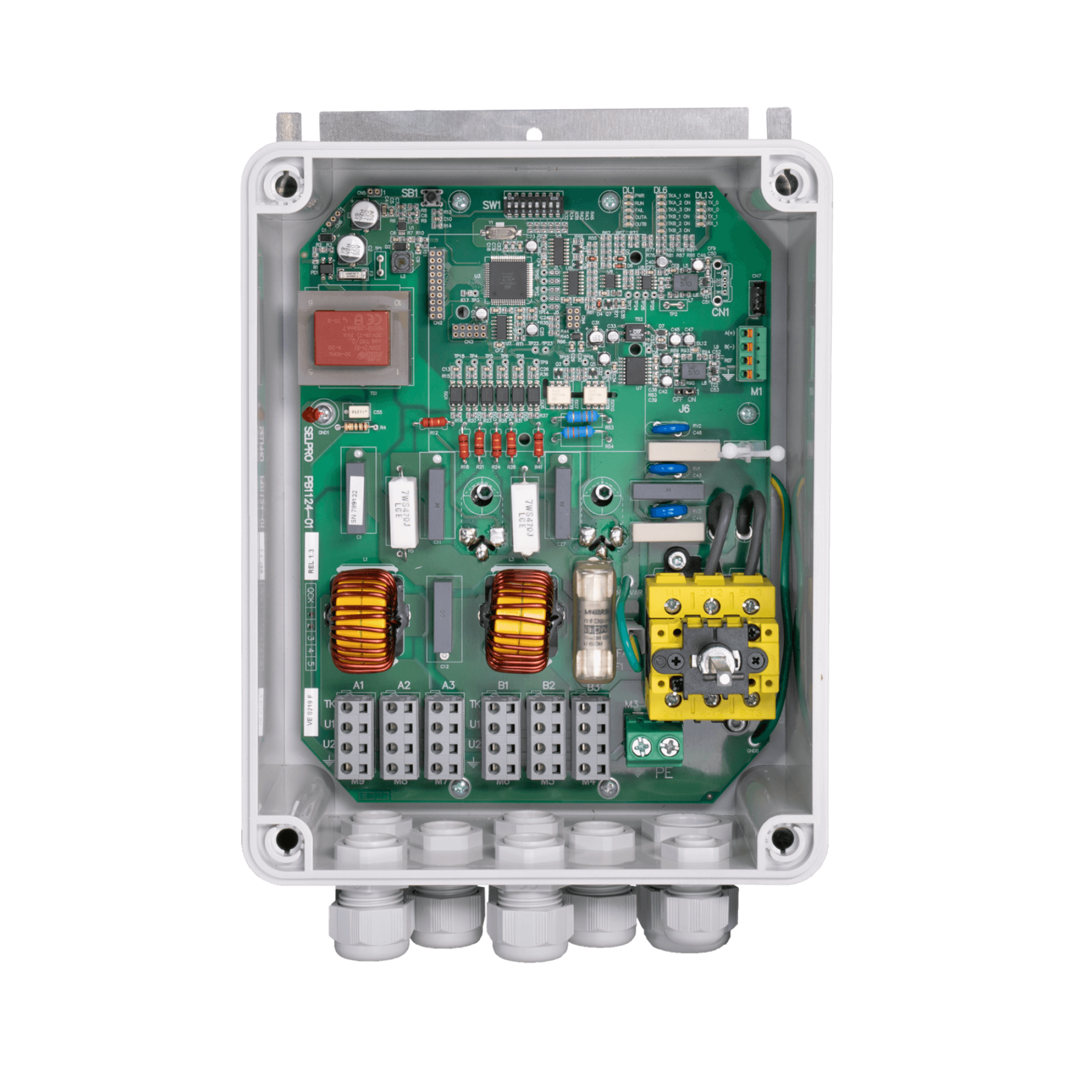

Grazie al sezionatore integrato, ESK è un quadro elettrico compatto e autonomo, eliminando la necessità di componenti esterni per la messa in opera dell’impianto.

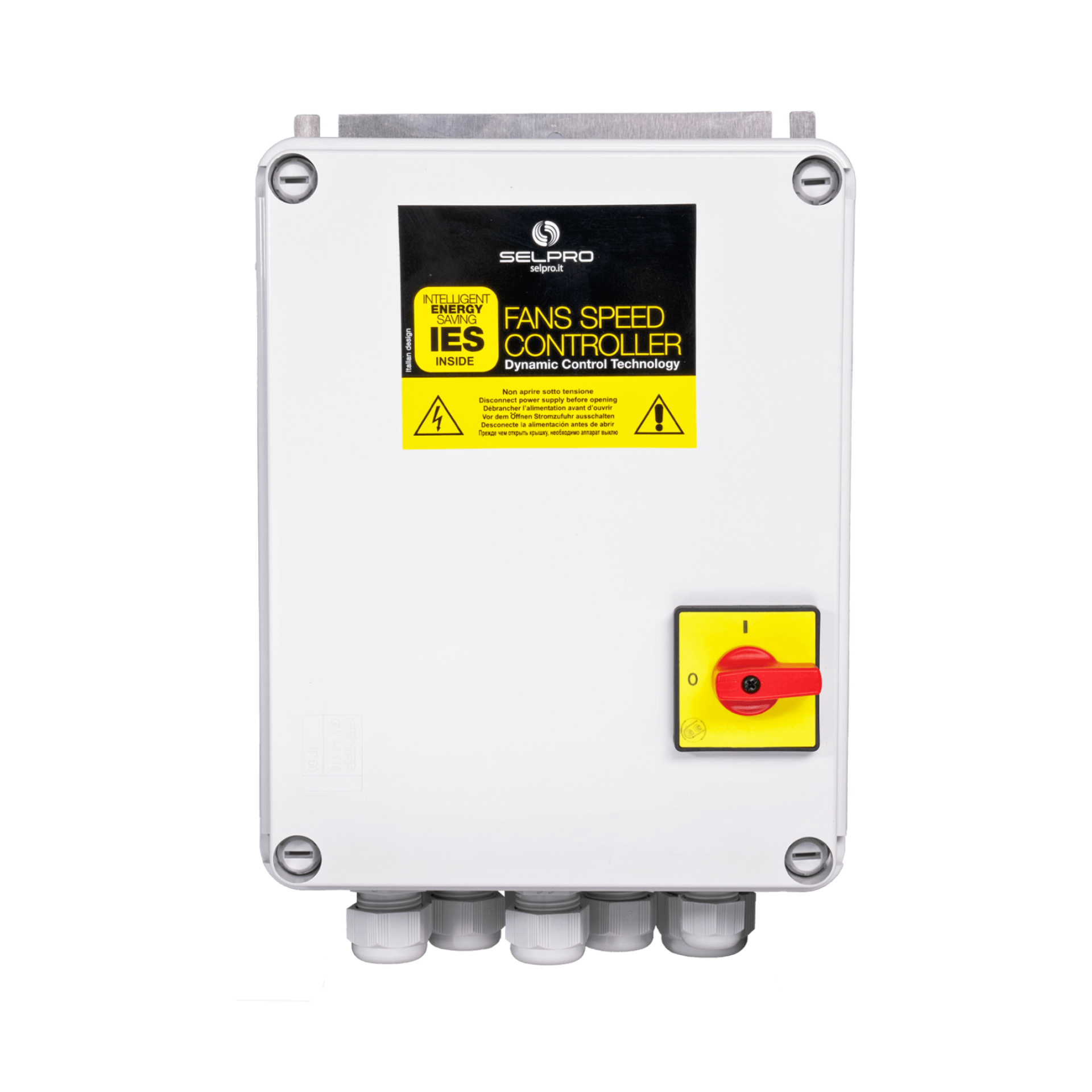

Progettato per ambienti gravosi, EMK è alloggiato in un contenitore IP55 in tecnopolimero, resistente a polveri, umidità e alte temperature.
L’integrazione con sistemi di supervisione è facilitata grazie alla struttura Modbus RTU, rendendo EMK una soluzione ideale per la regolazione efficiente e automatizzata di ventilatori monofase in impianti di climatizzazione industriale e commerciale.
Campi di applicazione
L’EMK è ideale per applicazioni che richiedono un controllo differenziato e indipendente di più ventilatori in sistemi complessi, come:
- Sistemi HVAC/R: Scambiatori di calore, condensatori remoti e pompe di calore.
- Industria: Ventilazione in processi produttivi e ambienti con requisiti complessi di regolazione.
- Edifici commerciali e residenziali: Controllo di ventilatori in sistemi di ventilazione e condizionamento per grandi strutture.
- Applicazioni esterne: Installazioni in ambienti gravosi grazie al design IP55.
L’EMK combina potenza, versatilità e affidabilità, posizionandosi come una soluzione ideale per applicazioni avanzate e ambienti critici.
Caratteristiche speciali
- Possibilità di gestire, indipendentemente, due gruppi ventilanti con carico massimo di 10 A ognuno
- Ogni canale può essere configurato separatamente, con parametri specifici per velocità, rampe e modalità operative
- Il dispositivo è dotato di un sezionatore integrato che lo trasforma in un quadro elettrico compatto e autonomo, eliminando la necessità di componenti esterni per la messa in opera dell’impianto
- Le caratteristiche hardware di questo dispositivo consentono personalizzazioni su richiesta, come la modifica delle funzioni dei contatti ON/OFF, l’adattamento di scale di conversione dei trasduttori o l’integrazione di altre funzionalità mirate, per soddisfare esigenze operative particolari.
- 3 contatti On/Off per il controllo delle termiche dei motori
