ECP

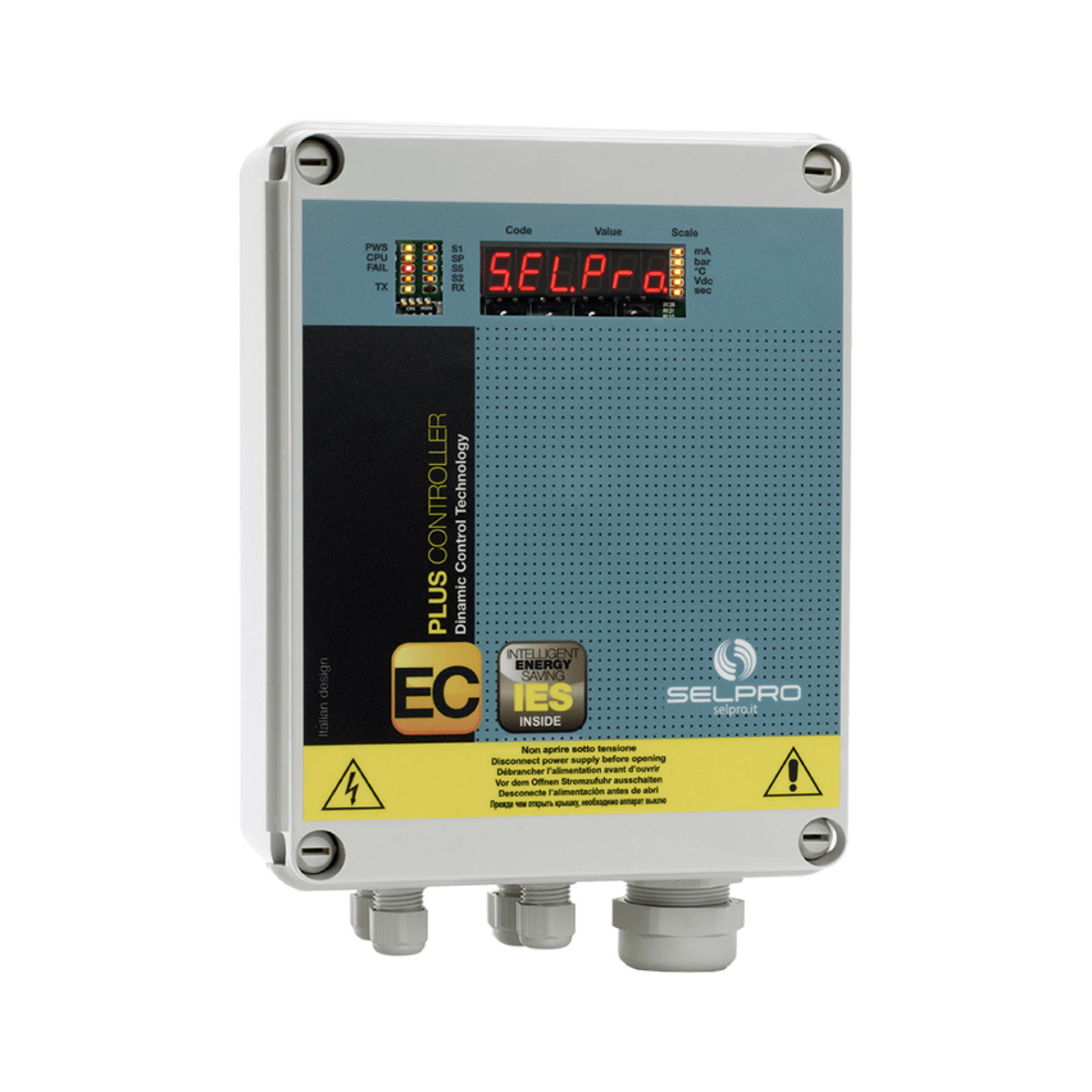

ECP è un regolatore multifunzione avanzato, progettato per la gestione precisa e dinamica dei ventilatori EC in applicazioni HVAC/R, quali drycooler, condensatori e fan grid. Basato su segnale di comando 0-10Vdc, assicura un controllo proporzionale fluido, continuo e ottimizzato, contribuendo al miglioramento dell’efficienza energetica e alla riduzione dell’usura dei motori.

Progettato per funzionare in modalità Master o Slave, ECP offre una regolazione versatile sia in modalità proporzionale sia con controllo PID, grazie all’integrazione dell’algoritmo IES (Intelligent Energy Saving), garantendo il mantenimento stabile dei parametri operativi in condizioni variabili. La sua architettura consente la gestione diretta di motori EC monofase e trifase, con compatibilità certificata per ventilatori ebm-papst e Ziehl-Abegg.

ECP consente la regolazione simultanea di più motori EC attraverso un’unica uscita di comando 0-10Vdc, protetta e dimensionata per pilotare fino a 30 ventilatori EC, assicurando massima flessibilità anche in impianti complessi. La selezione automatica tra i due ingressi analogici permette di utilizzare la misura più critica tra temperatura e pressione, per un controllo intelligente e reattivo.

Flessibilità operativa e personalizzazione:

Offre modalità operative selezionabili tra Master PID, Master proporzionale e Slave proporzionale, con supporto per 2 setpoint indipendenti e 2 banchi di parametri personalizzabili. Questi consentono di definire soglie di intervento, limiti dinamici di velocità, rampe di accelerazione e gestione del limite notturno, adattando il comportamento del regolatore alle specifiche esigenze dell’impianto.

Diagnostica avanzata e connettività:

L’integrazione opzionale del protocollo Modbus RTU consente il monitoraggio remoto dei parametri e la supervisione centralizzata, facilitando l’integrazione in sistemi BMS. La struttura hardware è concepita per garantire affidabilità anche in ambienti difficili, grazie alla protezione IP55 e alla schermatura contro sovratensioni e disturbi elettromagnetici EMC.

ECP è la soluzione ideale per il controllo intelligente e affidabile dei ventilatori EC, in impianti HVAC moderni che richiedono regolazione precisa, interoperabilità e adattabilità.

• 2 ingressi analogici configurabili compatibili con trasduttori 4-20mA, 0,5-4,5V e sonde NTC (-10°/+90°C); in modalità slave, accetta anche 0-10V e 0-20mA.
• Interfaccia Modbus RTU opzionale per connessione con sistemi BMS remoto.
• 1 uscita 0-10Vdc per comando dispositivi slave o gestione di gruppi di ventilatori EC.
• 5 contatti ausiliari on/off programmabili per funzioni operative avanzate.
• 1 relè configurabile per la gestione degli allarmi o funzioni di supervisione.
