ECN

ECN è un regolatore master compatto e versatile progettato per il controllo della velocità di motori EC in applicazioni HVAC/R e industriali, come drycooler e condensatori. Grazie alla compatibilità con alimentazione 20 VDC(-10%/+25%) fornita direttamente dai ventilatori EC, e 24 VAC (+/-15%) da trasformatore esterno, offre una regolazione stabile e adattiva per ottimizzare l’efficienza operativa degli impianti. Il comando di regolazione ai ventilatori avviene tramite uscita 0(1)-10V, protetta contro corto circuito, in grado di controllare fino a 30 motori EC con impedenza ≥100kΩ, garantendo un controllo fluido della velocità.

Il dispositivo dispone di due ingressi analogici selezionabili automaticamente in base al valore maggiore, configurabili come 1x 4-20mA (es. trasduttore di pressione) e 1x NTC 10K @ 25°C (es. sonda di temperatura), oppure doppio 4-20mA o doppio NTC, consentendo di adattare la velocità dei ventilatori in base ai parametri di pressione o temperaturaimpostati. ECN opera sia in modalità proporzionale che PID, con selezione diretta o inversa tramite DIP switch, garantendo un adattamento dinamico ai cambiamenti delle condizioni operative e un controllo preciso dei parametri di sistema. In caso di perdita del segnale di controllo, la funzione “Cable Break” attiva automaticamente una velocità di emergenza per i ventilatori EC.

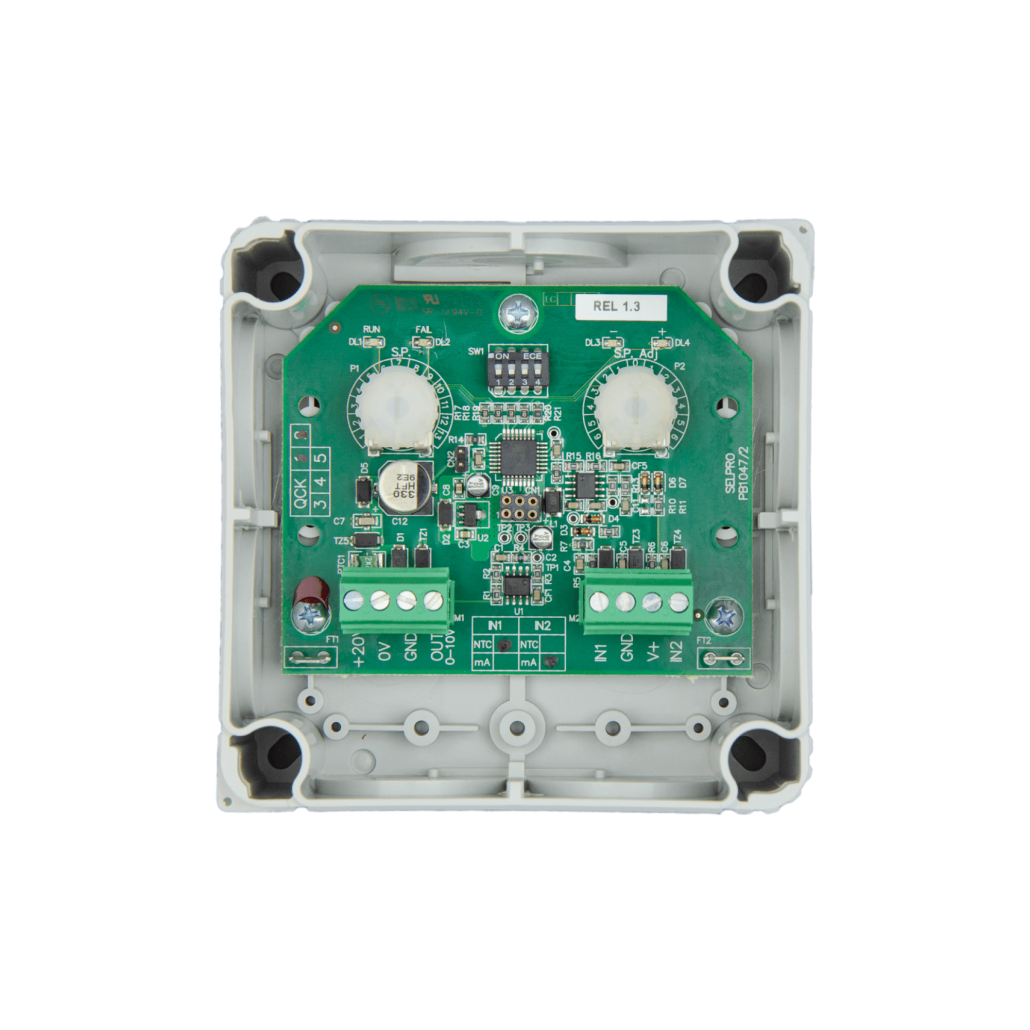

La configurazione avviene tramite due commutatori a 13 posizioni per set-point principale e regolazione fine, e DIP switch per la selezione delle modalità di funzionamento. Tre LED diagnostici segnalano lo stato di alimentazione, allarmi (disconnessione, corto circuito, errore configurazione) e il confronto tra set-point e valore misurato. La compatibilità con le messe a terra IT, TT e TN ne assicura la sicurezza e l’integrazione in diversi contesti industriali.

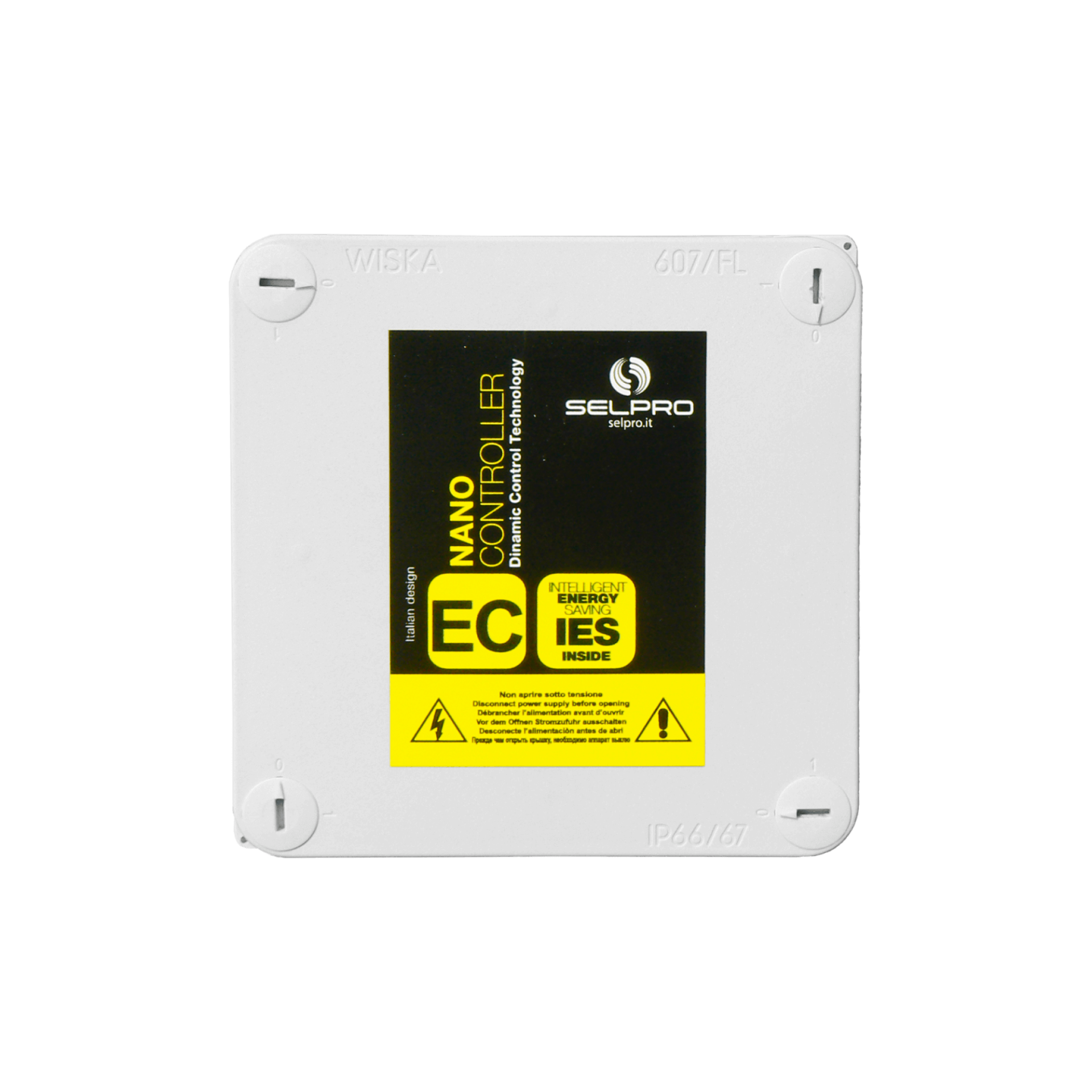

ECN è disponibile in versione IP00 per guida DIN, in contenitore IP65 per installazioni esterne compatte. Per applicazioni che richiedono un maggior numero di ingressi, è compatibile con il modulo di espansione MEI-4, che consente il collegamento di fino a 16 segnali analogici (mA o NTC), ampliando le possibilità di controllo in impianti più complessi.

L’EC Nano è un dispositivo digitale multifunzione, progettato per la gestione efficiente di motori EC di ventilatori, in applicazioni su:

• Sistemi HVAC/R: Ideale per il controllo di ventilatori EC in scambiatori di calore ventilati, sia in modalità Dry-Cooler che Condensatori Remoti.
• Settore industriale: Regolazione precisa di motori EC in processi che richiedono il controllo dinamico della pressione o della temperatura.
• Impianti di refrigerazione e condizionamento: Ottimizzazione della ventilazione in sistemi per grandi edifici commerciali e residenziali.
• Applicazioni esterne: Adatto per ambienti gravosi grazie alla versione IP66, resistente a polvere, umidità e temperature estreme.
• Gas cooler
• Torri di Raffreddamento
• Chiller
• Evaporatori
