ECB

ECB è disponibile con alimentazioni 24 VAC/VDC, 230 VAC e 400 VAC (±10%), con selezione automatica della frequenza 50/60 Hz. La configurazione degli ingressi e l’impostazione della zona di lavoro del Set Point (SP) avvengono tramite dip-switch, mentre la funzione "friendly SP" consente una rapida messa in servizio del sistema. È inoltre possibile abilitare un secondo setpoint opzionale, per selezionare due livelli di regolazione distinti in base alle esigenze operative.

Il regolatore dispone di due ingressi analogici, programmabili per la lettura di segnali in corrente (4-20 mA), in tensione (0-5 VDC o 0-10 VDC) oppure da sonde di temperatura NTC da 10 kΩ @ 25°C. In modalità Master, i due ingressi possono essere utilizzati contemporaneamente, con selezione automatica del valore maggiore, rendendo ECB adatto a ricevere segnali da trasduttori di temperatura, pressione, portata e altre grandezze fisiche. In modalità Slave, ECB accetta segnali analogici 0-10V.

Le due uscite di comando, configurabili per segnali 0-10 VDC o 0-20 mA, sono indipendenti e protette da cortocircuito, e permettono il controllo diretto fino a un massimo di 30 ventilatori EC. Questo consente una gestione flessibile e sicura anche in impianti complessi.

Il software integrato è progettato per la gestione dinamica di scambiatori di calore ventilati, e supporta sia la regolazione proporzionale, diretta o inversa, sia la regolazione PI con algoritmo IES (Intelligent Energy Saving), per un controllo ottimizzato dei parametri ambientali e delle prestazioni energetiche.

Il regolatore include una serie di funzionalità personalizzabili, tra cui la possibilità di impostare una velocità fissa, un limite notturno, valori di velocità massima e minima, il cambio setpoint, il comando Start/Stop remoto e la forzatura della velocità massima. Sono inoltre presenti quattro ingressi digitali dedicati al controllo on/off delle modalità operative. Il dispositivo integra anche un relè di allarme (RL1) con contatto in scambio, utilizzato per segnalare eventuali anomalie di funzionamento.

L’indicazione visiva tramite LED fornisce un riscontro immediato sullo stato del sistema regolato e sullo scostamento rispetto al setpoint impostato.

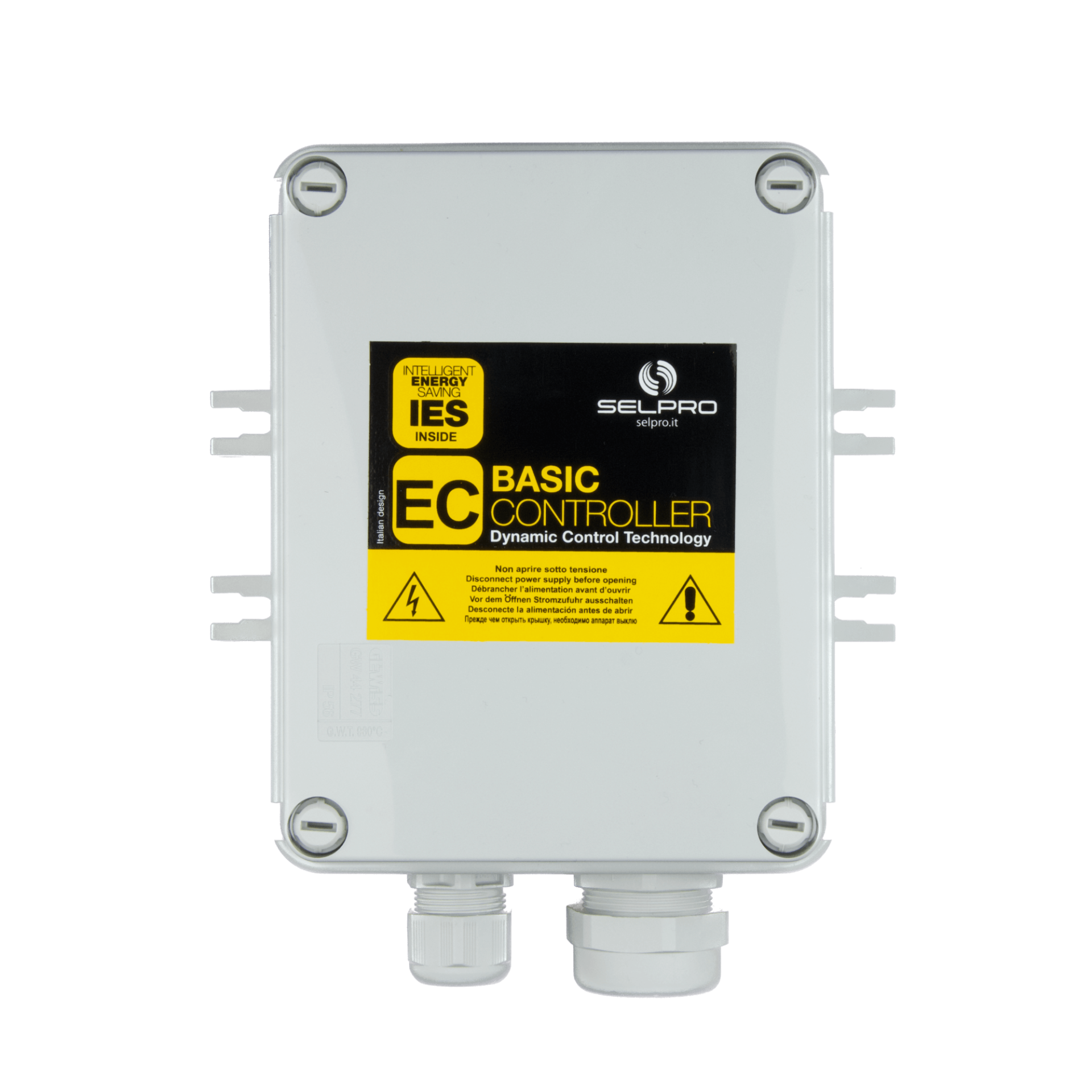

ECB è disponibile in versione IP55, ideale per applicazioni in ambienti gravosi, oppure in versione IP00 per montaggio su guida DIN (barra Omega) all’interno di quadri elettrici. Per applicazioni che richiedono un maggior numero di ingressi, è compatibile con il modulo di espansione MEI-4, che consente il collegamento di fino a 16 segnali analogici (mA o NTC), ampliando le possibilità di controllo in impianti più complessi.

• Sistemi HVAC: Regolazione di ventilatori e attuatori motorizzati in impianti di riscaldamento, ventilazione e condizionamento.
• Industria: Controllo di attuatori e motori EC in ambienti produttivi con esigenze specifiche di regolazione e automazione.
• Edifici commerciali e residenziali: Ottimizzazione del comfort ambientale e gestione efficiente degli attuatori motorizzati.
• Settore agricolo: Controllo di ventilatori e sistemi motorizzati in serre e allevamenti, garantendo condizioni ottimali.
